储能交流器(PCS)工作原理

一、储能交流器(PCS)

储能变流器(PCS)的定义

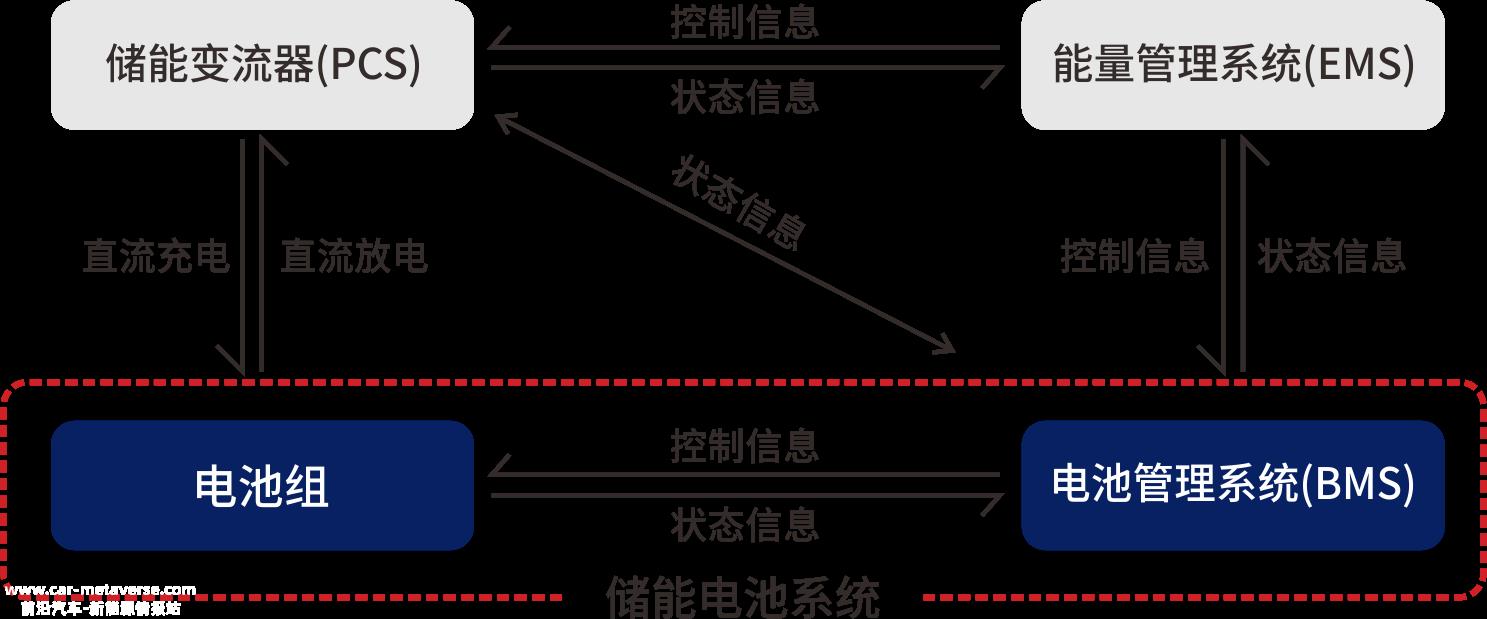

储能变流器，又称双向储能逆变器，英文名称PCS(Power Conversion System)，它是储能系统和电网之间实现电能双向流动的核心部件，用于控制电池的充放过程，进行交直流转换。

储能变流器(PCS)工作原理

储能变流器的工作原理是交流和直流侧可控的四象限变流装置，实现电能交流和直流的双向转换。该原理是通过微网监控指令进行恒功率或恒流控制，充放电电池，平滑风电、太阳能等波动电源的输出。

储能变流器(PCS)的分类

工作模式分为并网模式、离网模式和混合模式。

根据不同的应用场景，可分为储能电站(功率大于10MW)、集中式或组串式(功率大于250KW)、工商(功率小于250KW)和户用(功率小于10KW)四大类，主要区别在于功率大小。

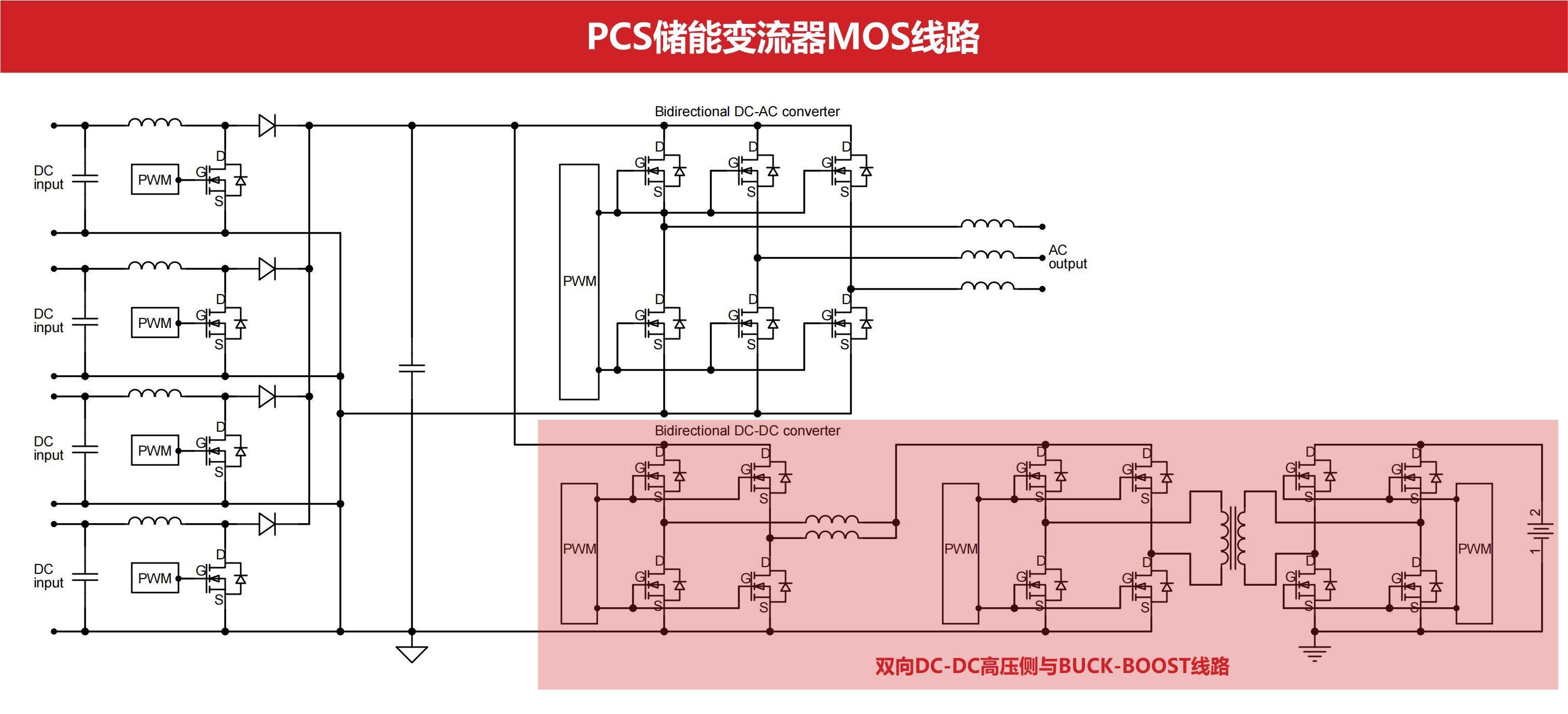

二、MOS管道应用线路&推荐产品选型

储能变流器(PCS)可控制蓄电池的充放过程，进行交直流变换，无电网时可直接为交流负荷供电。储能变流器(PCS) 由 DC/AC 由双向变流器、控制单元等组成。

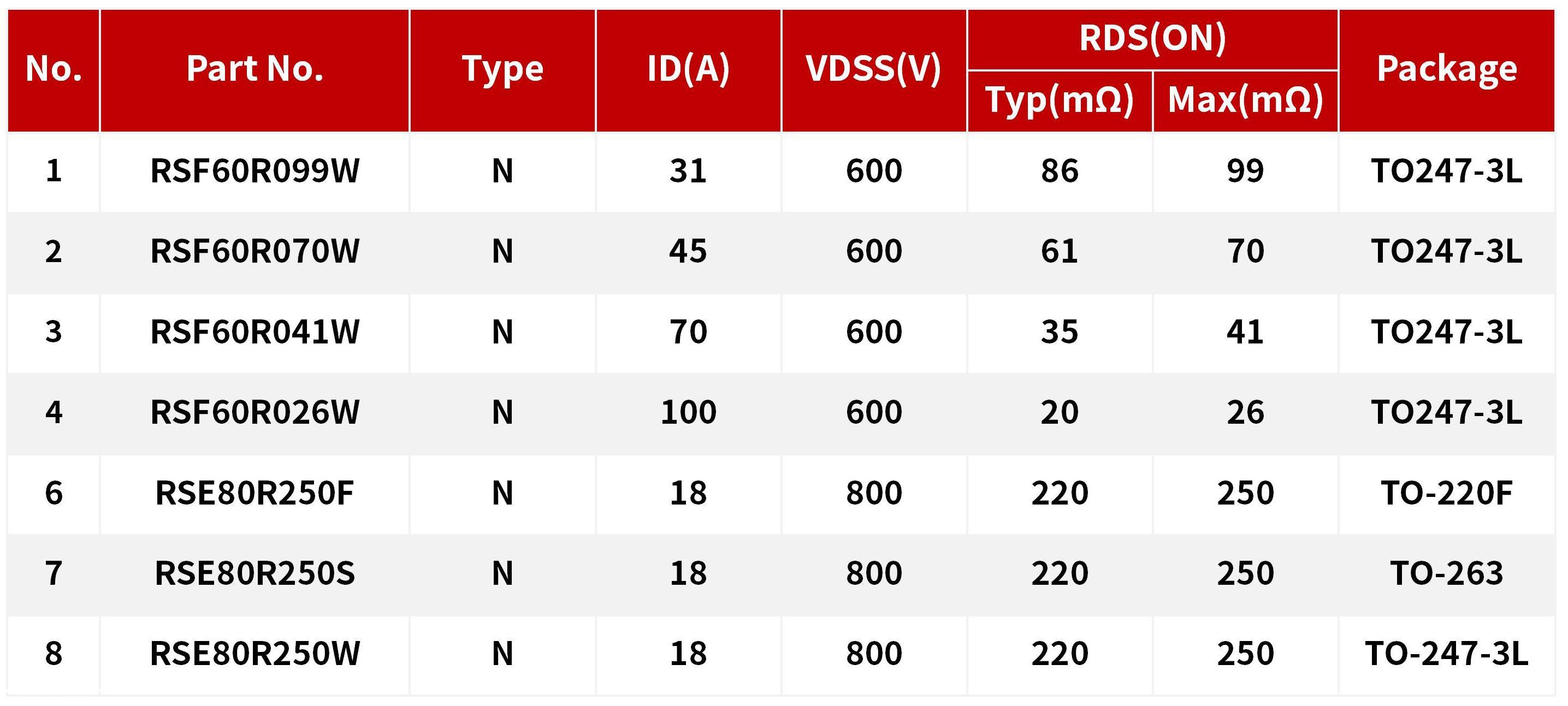

对于双向DC-DC高压侧和BUCK-BOOST线，建议使用瑞森半导体超结MOS系列：

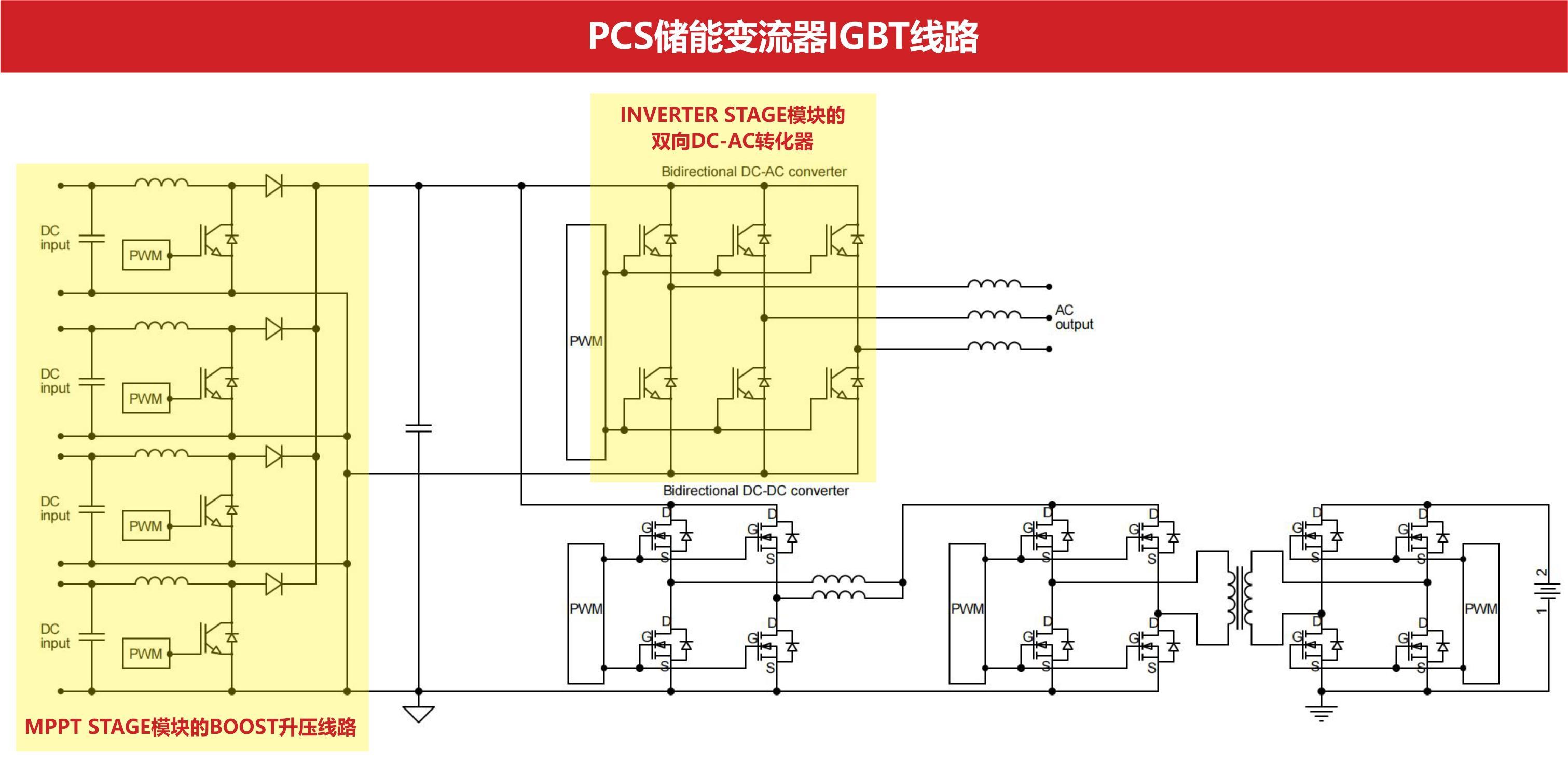

三、IGBT应用线路&推荐产品选型

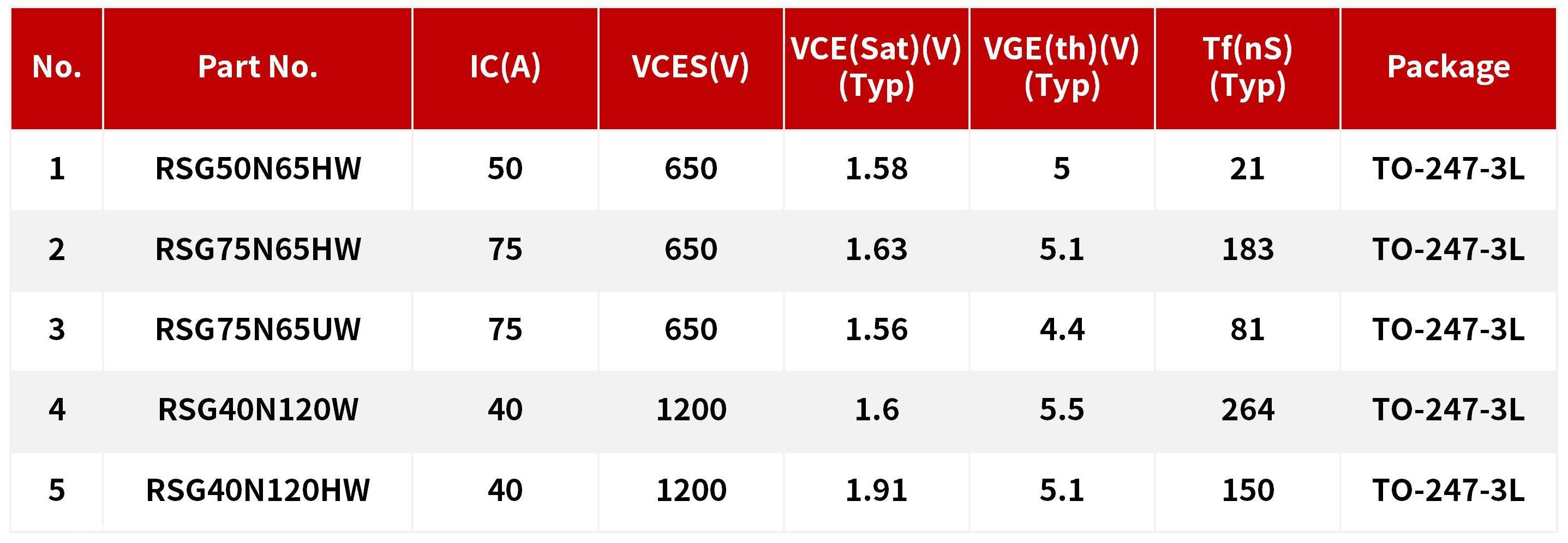

MPPT BOOST升压线，STAGE模块，INVERTER 推荐瑞森半导体IGBT系列STAGE模块双向DC-AC转换器：
