储能系统电源端口的保护和保护方案

储能是电力生产过程“采-发-输-配-储-”六个环节中的一个重要组成部分。储能系统可实现能量移动，促进新能源的应用；建立微电网，为无电地区提供电力；调整峰值和频率，提高电力系统的运行稳定性。储能系统对智能电网的建设具有重要的战略意义。

储能方式有：电池型储能、电感器型储能、电容器型储能等类型储能。

电池储能系统（Battery Energy Storage System，简称BESS)是一个以锂电池/铅电池为能量储存载体，在一定时间内储存电能，在一定时间内供电的系统，提供的电能具有平滑过渡、切峰填谷、调频调压等功能。

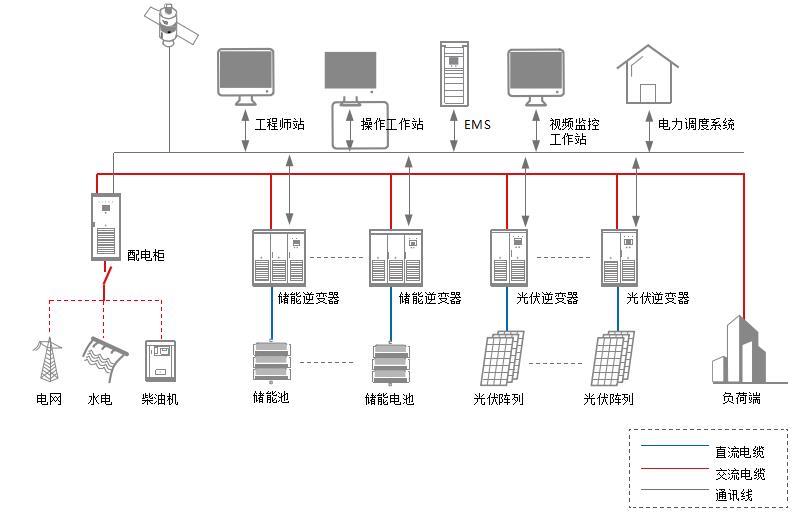

由于电池储能具有技术相对成熟、容量大、安全可靠、噪声低、环境适应性强、安装方便等优点，储能系统常用电池储能。目前储能系统主要由储能单元、监控调度管理单元组成，储能单元包括储能电池组（BA）、电池管理系统（BMS）、储能变流器（PCS）等等；监控调度管理单位包括中央控制系统（MGCC）、能量管理系统（EMS）等。接下来，TVS二极管制造商东沃电子（DOWOSEMI）从储能系统电源端口（从机电输出端口、电池管理系统BMS外部输出电源接口、充放电电路接口、高低边驱动电源输入接口、DO数字输出接口、DO接口输出接口）为您推广其保护方案。

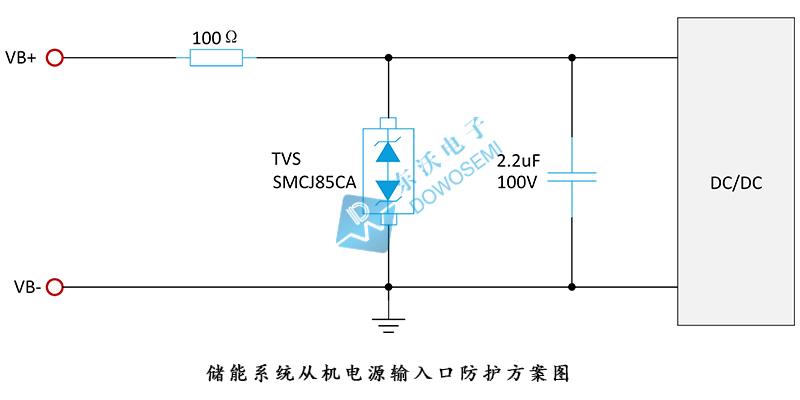

1)机电输入口防护方案图

在从机供电接口中，由于供电环境或接口的变化会带来一些瞬时脉冲，因此需要保护输入端口，以确保后电路的工作安全和控制系统的稳定性。同时，TVS二极管可用于实现反向连接功能。建议选择东沃电子TVS二极管SMCJ85CA，适用于电压小于70V的电池pack。其峰值脉冲功率为1500W，反向关闭电压值为85V。电压误差控制在5%左右，响应速度为ps级，电压位移能力优异，漏电流低，玻璃钝化结，可靠性高。DO-214AB封装。

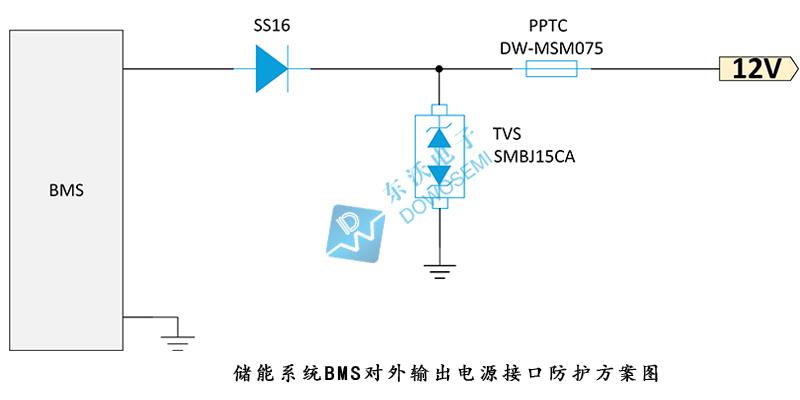

2)电池管理系统（BMS）外输出电源接口保护方案图

电池管理系统也是如此（BMS）外部输出电源接口还需要提供浪涌保护，以确保后续电压的安全性和稳定性。建议选择东沃电子TVS二极管SMBJ15CA，其峰值脉冲功率为600W，反向关闭电压值为15V。DO-214AA封装。

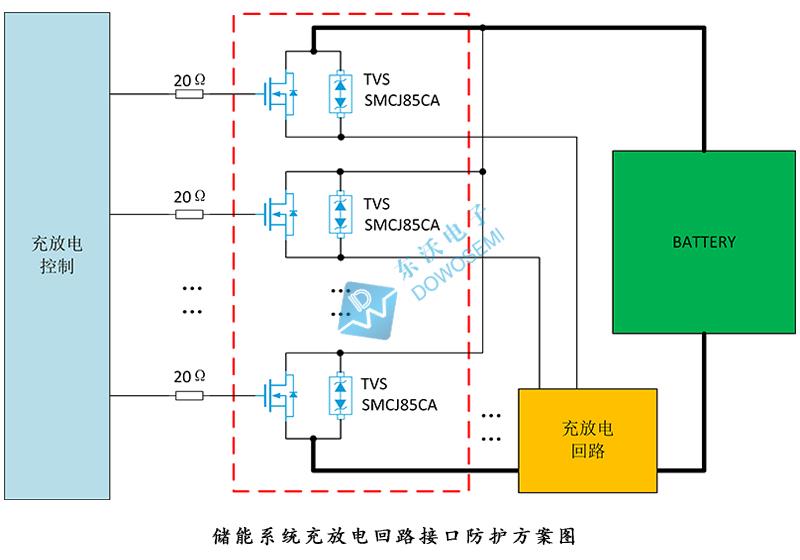

3)充放电电路接口保护方案图

电池管理系统（BMS）MOS管在充放电电路中， 开关瞬时电流突变产生漏极尖峰电压，进而损坏MOS管，功率管开关速度越快，产生的过电压越高。为防止设备损坏，需要增加大功率TVS瞬态抑制二极管。建议选择东沃电子TVS二极管SMCJ85CA，适用于电压小于70V的电池pack。其峰值脉冲功率为1500W，反向关闭电压值为85V。电压误差控制在5%左右，响应速度为ps级，电压位移能力优异，漏电流低，玻璃钝化结，可靠性高，小尺寸SMC/DO-214AB封装。

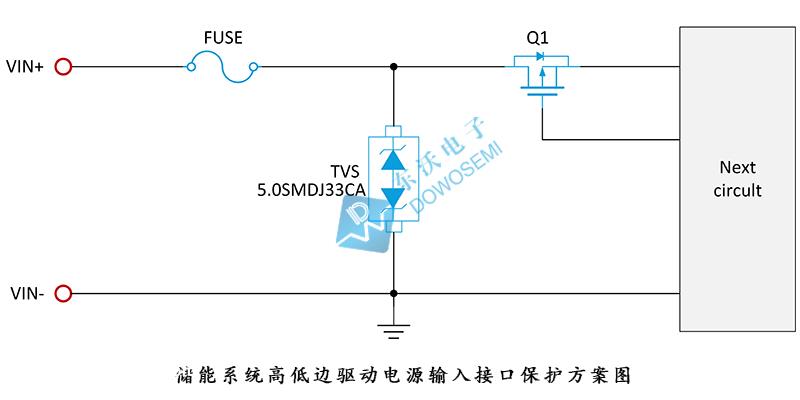

4)高低边驱动电源输入接口保护方案图

储能系统为高低边驱动电路提供电源接口，输入电压范围通常在9~32V之间。为了确保后功率MOS驱动电路的工作安全，需要保护电源输入端口，以确保控制系统的稳定性。建议选择东沃电子TVS二极管5.0SMDJ33CA，其峰值脉冲功率为5000W，反向关态电压值为33V。SMC/DO-214AB封装。

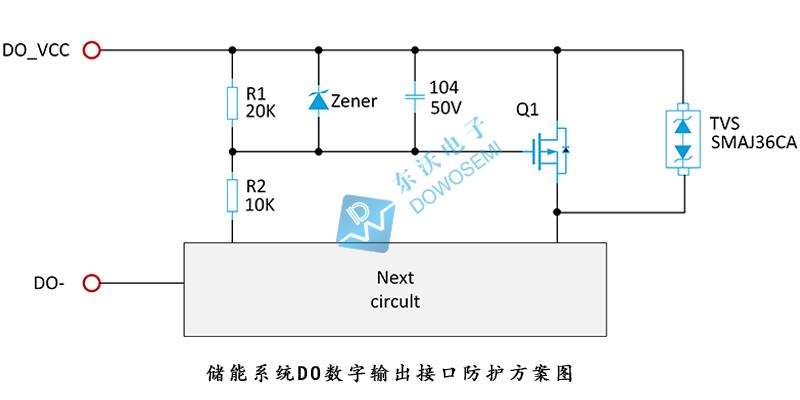

<p style="text-indent: 2em; font-weight: 400; padding: 0px; width: 100%; line-height: 30px; font-size: 16px; font-family: 微软雅黑, 'Microsoft YaHei';DO数字输出界面防护方案图

在数字输出接口电路中，最大输入电压为32V。对于输入端口的浪涌保护，建议选择东沃电子TVS二极管SMAJ36CA，其峰值脉冲功率为400W，反向关闭电压值为36V，具有低位容量和低泄漏电流的特点DO-214AC封装。

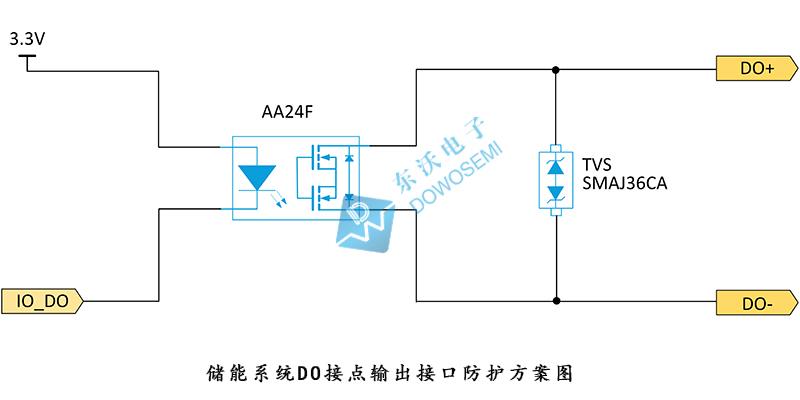

6)DO接点输出接口保护方案图

在数字输出节点电路中，为了保护后电路的工作安全，保证控制系统的稳定性。建议选择东沃电子TVS二极管SMAJ36CA，其峰值脉冲功率为400W，反向关闭电压值为36V，具有低位容量和低泄漏电流的特点DO-214AC封装。

这里分享储能系统电源端口的保护和保护方案。如果您想了解更多电路保护方案、电路保护装置（TVS二极管、ESD静电保护二极管、压敏电阻、自恢复保险丝、陶瓷气体放电管、半导体放电管等），可以直接咨询东沃电子产品工程师！
