德州仪器推出业内先进的独立式有源 EMI 滤波器 IC，支持高密度电源设计 …

工程师可以设计更小、更轻量和更经济适用的解决方案，
同时优化系统性能、效率和可靠性

上海2023年3月28日 /美通社/ — 德州仪器 (TI)（纳斯达克股票代码：TXN）本日公布推出业内先进的自主式有源电磁干扰 (EMI) 滤波器集成电路 (IC)，能够帮助工程师实施更小、更轻量的 EMI 滤波器，从而以更低的系统本钱增强系统功能，同时满足 EMI 监管标准。

随着电气系统变得愈发密集，以及互连水平的进步，减缓 EMI 成为工程师的一项关键系统设计斟酌因素。得益于德州仪器研发实验室 Kilby Labs 针对新概念和突破性想法的创新开辟，新的自主式有源 EMI 滤波器 IC 产物系列可以在单相和三相交换电源系统中检测和消除高达 30dB 的共模 EMI（频率范围为 100kHz 至 3MHz）。与纯无源滤波器解决方案相比，该功能使设计职员能够将扼流圈的尺微暇减小 50%，并满足严苛的 EMI 要求。更多有关德州仪器新的电源滤波器 IC 产物组合的信息，请参阅TI.com/AEF。

德州仪器开关稳压器业务部总司理 Carsten Oppitz 暗示："为了满足客户对更高性能和更低本钱系统的需求，德州仪器延续推动电源创新，从而以具有本钱效益的方式应对 EMI 设计挑战。我们相信，新的自主式有源 EMI 滤波器 IC 产物组合将进一步助力工程师解决他们所面临的设计挑战，并大幅进步汽车、企业、航空航天和产业应用中的性能和功率密度。"

明显缩减系统尺微暇、重量和本钱，并进步可靠性

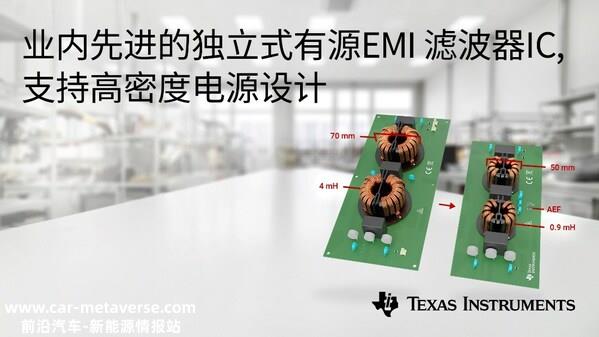

如何实施紧凑和高效的 EMI 输入滤波器设计是设计高密度开关稳压器时的主要挑战之一。通过电容放大，这些新的有源 EMI 滤波器 IC使工程师能够将共模扼流圈的电感值下降多达 80%，这将有助于以具有本钱效益的方式进步机械可靠性和功率密度。

新的有源 EMI 滤波器 IC 系列包括针对单相和三相商业应用的 TPSF12C1 和 TPSF12C3，以及面向汽车应用的 TPSF12C1-Q1 和 TPSF12C3-Q1。这些器件可有效下降电源 EMI 滤波器中发生的热量，从而延长滤波电容器的使用寿命并进步系统可靠性。

新的有源 EMI 滤波器 IC 包括传感、滤波、增益、注入阶段。该 IC 采用 SOT-23 14 引脚封装，并集成了抵偿和庇护电路，从而进一步下降实施的复杂性并削减外部组件的数量。

减轻共模发射以满足严格的 EMI 标准

国际无线电干扰特别委员会 (CISPR) 标准是限制电气和电子设备中 EMI 的全球基准。TPSF12C1、TPSF12C3、TPSF12C1-Q1 和 TPSF12C3-Q1 有助于检测、处置和下降各类交换/直流电源、车载充电器、服务器、UPS 和其他以共模噪声为主的类似系统中的 EMI。工程师将能够应对 EMI 设计挑战，并满足 CISPR 11、CISPR 32 和 CISPR 25 EMI 要求。

德州仪器的有源 EMI 滤波器 IC 满足 IEC 61000-4-5 浪涌抗扰度要求，从而大幅削减了对瞬态电压抑制 (TVS) 二极管等外部庇护元件的需求。借助 PSpice® for TI 仿真模子和快速入门计较器等支持工具，设计职员可以轻松地为其系统选择和实施合适的元件。欲具体领会如何使用新的有源 EMI 滤波器 IC 系列进行设计，请阅读技术文章《自主式有源 EMI 滤波器 IC 如何缩小共模滤波器尺微暇》。

德州仪器始终致力于通过延续的突破性功效进一步推动电源发展，例如，低 EMI 电源创新可帮助工程师缩减滤波器尺微暇和本钱，同时明显进步设计的性能、可靠性和功率密度。

封装及供货情况

车规级TPSF12C1-Q1 和 TPSF12C3-Q1 现已预量产，仅可从 TI.com.cn 采办，采用 4.2mm x 2mm SOT-23 14 引脚封装。2023 年 3 月底，商用级 TPSF12C1 和 TPSF12C3 的预量产产物将可通过 TI.com.cn 采办。TPSF12C1QEVM 和 TPSF12C3QEVM 评估模块可在 TI.com.cn 上订购。TI.com.cn 提供多种付款方式和配送选项。德州仪器预计各器件将于 2023 年第二季度实现量产，并计划在 2023 年晚些时候发布别的的自主式有源 EMI 滤波器 IC。
