3.7V锂电池标称电压为3.7V，全电压为4.2V的锂电池容量从几百到几千毫安不等，一般用于各种仪器仪表、检测仪器、医疗仪器、POS机、笔记本电脑和其他产品。浪涌静电，可以说无处不在。对于3.7V锂电池浪涌静电保护，应选择什么类型的电路保护设备护送？

3.7V锂电池浪涌静电防护方案设计图

3.7V锂电池浪涌静电防护方案详细说明

从东沃3.7V锂电池浪涌静电防护方案设计图可以看出，东沃电子建议使用4.5VESD静电保护二极管或6VTVS二极管，以确保电源IC的安全。电路板布局抑制静电放电、电涌瞬变和电速瞬变（EFT）3.7V锂电池浪涌静电保护非常重要，应遵循以下原则：

<span style="color: #000000; font-family: 微软雅黑, 'Microsoft YaHei'; font-size: 16px; font-style: normal; font-variant-ligatures: normal; font-variant-caps: normal; font-weight: 400; letter-spacing: normal; orphans: 2; text-align: start; text-indent: 0px; text-transform: none; widows: 2; word-spacing: 0px; -webkit-text-stroke-width: 0px; white-space: normal; background-color: #ffffff; text-decoration-thickness: initial; text-decoration-style: initial; text-decoration-color: initial; float: none; display: inline !important;将TVS/ESD二极管尽可能靠近输入端子或接头；2)尽量减少平行信号路径；3)最小化包括电源和接地电路在内的所有PCB导电电路；4)TVS二极管后端电路加采样电阻，起到阻流的作用，更有利于TVS二极管释放浪涌，从而保护后端电路；

3.7V锂电池浪涌静电保护TVS/ESD二极管型号

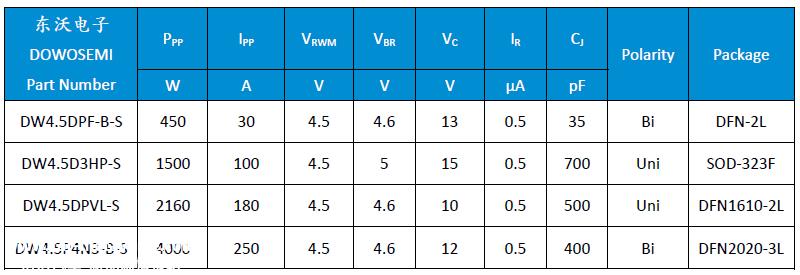

TVS/ESD二极管型号如下图所示：

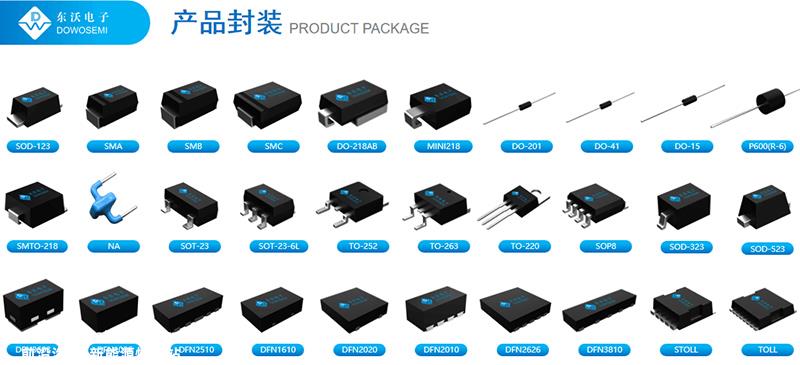

每种型号的差异主要取决于包装形式和抗浪涌电流的大小。

以上是东沃3.7V锂电池浪涌静电保护方案的设计图纸。如有特殊需要，请前来讨论。浪涌静电保护方案，寻找东沃电子，电路保护不迷路！东沃电子有专业工程师设计方案，协助选择，有免费的EMC实验室供您测试。在该方案中选择的内容ESD二极管DW4.5DPF-B-S、DW4.5D3HP-S、DW4.5DPVL-S、DW4.5P4N3-B-S和TVS二极管SMF4L6.0A、SMAJ6.0CA、SMBJ6.0CA、SMCJ6.0CA、SMDJ6.0CA，东沃电子全面量产，质量稳定，可靠性高，交货快，厂家价格，免费样品，免费EMC测试，免费选择！
