前言

随着汽车产业的发展，车载充电器被普遍应用，显现出多功能性、便携性、时尚性的特征。一款好用的车载充电器足以满足大部分情景的需要，而硕达科这款36W车充在兼顾功能性的同时，体积上更加小巧便携，下面就让我们来看看这款车充的外部机关、性能和内部的设计和用料。

硕达科36W车充开箱

包装盒正面印有Soodatek硕达科品牌、产物简图和名称。

后背印有车载充电器的根基参数和商家信息。

包装内含产物保修卡和车载充电器。

车载充电器整体上为流线型气概设计，输入端与输出端圆润过渡，外壳采用类肤质感的ABS材质制作而成，手感亲肤顺滑。

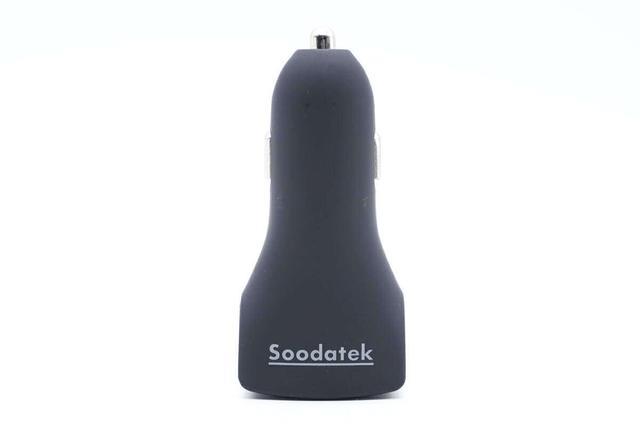

机身正面印有Soodatek品牌。

后背印有车载充电器参数。

车载充电用具体参数。

型号：QYL-STK2020013

输入：12-24V

USB-A输出：5V3A，9V2A，12V1.5A（QC3.0）

USB-C输出：5V3A，9V2A（PD18W）

制造商：深圳市全奕联科技有限公司

产物通过了CE认证。

产物输入规矩负极金属弹片均为银色。

输出端为1个USB-C接口和1个USB-A接口，其中C口显示支持PD快充，A口支持快充。

测得车充机身长度为70.99mm。

头部宽度为32.36mm。

厚度为23.15mm。

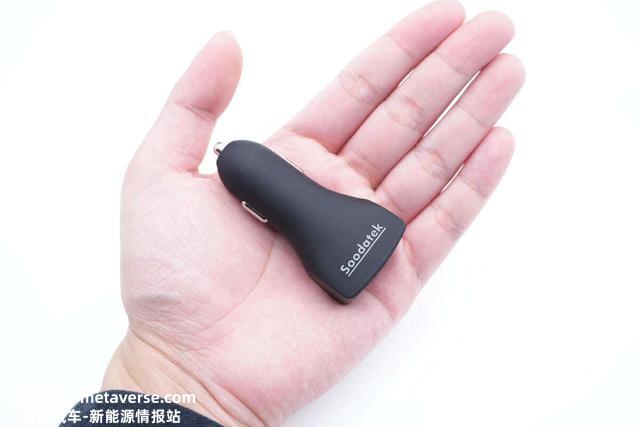

车充拿在手上的巨细直观感受。

测得产物的重量约为27g。

车载充电器最高仅可支持12V电压档位输出，因此这里只模拟24V DC输入的情况。使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3.0、PD2.0、Apple2.4A协议。

而且具有5V2.39A、9V2.15A、12V1.51A三组电压档位。

测得USB-A口支持FCP、AFC、QC3.0、DCP、Apple2.4A协议。

硕达科36W车充拆解

看完了这款车充的开箱和测试，下面就进行拆解，一起来看看这款车充内部的用料和设计。

拆开外壳取出车充PCBA模块，PCBA模块由两块小板焊接组成。

主板正面黑色导线、输出滤波固态电容以及之间的电感打胶加固，输出端焊接母座小板。

将两颗电感拆掉，下方各有一颗降压转换器用于降压输出。

主板后背一览，后背焊接阻容元件，输出端小板沉板处置下降厚度。

正极弹簧特写，内部焊接硅胶线下降内阻。

正极输入端焊接绿色贴片保险丝。

福建云星电子“YX”牌固态电容，规格为35V 100μF，用于输入滤波。

USB-A口同步降压控制器采用宝砾微PL8323，这是一颗内部集成开关管的同步降压芯片，支持36V输入电压，并内置过电压庇护功能。具有3.1A持续输出电流，转换效率高达95%。PL8323具有恒压恒流控制，逐周期电流限制，内置软启动下降冲击电流，内部集成抵偿电路，无需外置抵偿电路。

PL8323固定100KHz开关频率，具有输入欠压庇护和输出过压庇护，支持输出短路庇护和过热庇护，软启动时间可由外部电容设置，适用于车充，USB充电器和DC-DC转换。PL8323采用散热增强的ESOP8封装。

宝砾微 PL8323 资料信息。

对应磁环降压电感特写，打胶加固，外套热缩管绝缘。

USB-C口使用英集芯IP6510进行协议识别和降压输出，芯片内置同步降压转换器，支持32V输入电压，芯片内置快充协议，支持3-12V输出电压。支持USB PD快充协议以及QC2.0/3.0等多种快充协议，支持18W快充输出，满足主流快充需求。

IP6510内置输入过压，输入欠压，输出短路和输出过流庇护，支持过热庇护。适合车充，快充充电器和快充插线板应用。采用散热增强的ESOP8封装。

英集芯IP6510具体资料。

充电头网领会到，采用英集芯IP6510的产物还有ENERGEA 30W 1A1C快充车充、绿巨能36W双口车载快充、X·ONE 35W USB PD三口车载充电器等。同时，英集芯的快充芯片还被小米、诺基亚、华为、三星等品牌的百余款产物采用。

磁环降压电感包裹绝缘胶带，打胶固定。两颗固态电容规格别离为16V 220μF和16V 330μF，别离用于两路降压输出滤波。

输出端小板垂直焊接1A1C接口母座，A口母座右边设有接口协议芯片。

USB-A口协议芯片采用天德钰FP6601Q，支持高通QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调剂供电设备上的输出电压，相互握手识别后设备提升充电功率缩短充电时间。在自己就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

天德钰 FP6601Q 具体规格资料。

据充电头网领会，天德钰FP6601Q快充协议芯片此前已被omnicharge多合一100W快充全能户外电源、奥睿科300W户外电源、征拓100W双向快充移动电源SuperTank Pro、征拓X5 2A1C 45W双向快充多功能移动电源、安克25600mAh 60W双向快充移动电源等产物采用。此外FP6601Q还可用于车充、移动电源范畴，并被数十款电源配件采用。

USB-A母座特写，红色胶芯。

USB-C母座特写，黑色胶芯，过孔焊接固定。

全部拆解一览，来张全家福。

充电头网拆解总结

硕达科这款车充采用1A1C通用性很是好的万金油接口配置，而且均支持18W快充，支持双口自主输出不降功率，总输出达36W，可以满足主副驾驶位两部手机推送进行快充。即使今朝快充发展迅猛，还是可以满足使用需求。

充电头网通过拆解领会到，这款车充内部结构比力简单，采用两块PCB焊接组成，其中USB-A口采用宝砾微PL8323同步降压控制器降压，天德钰FP6601Q协议芯片控制输出电压。USB-C口采用英集芯IP6510进行降压和协议识别控制输出。两路方案集成度高，电路简洁。输入输出均采用固态电容进行滤波，质量可靠。
