前言

充电头网拿到了mophie推出的一款32W双口车充，这款车充采用1A1C双接口，其中USB-A接口支持5V2.4A输出，USB-C接口支持5V3A和9V2.22A两档输出，同时满足不支持PD快充的老款机型和支持PD快充的新款手机使用。下面就对这款双口车充进行拆解，一起来看看内部的设计和用料。

mophie 32W车充开箱

包装盒正面印有mophie品牌、车充外观图以及产物名称。

后背则是车载充电器的根基参数信息及特色先容：PD 20W快充、兼容普遍以及Type-C+USB-A双口快充。

打开包装，除车载充电器外，另附赠多语说明书。

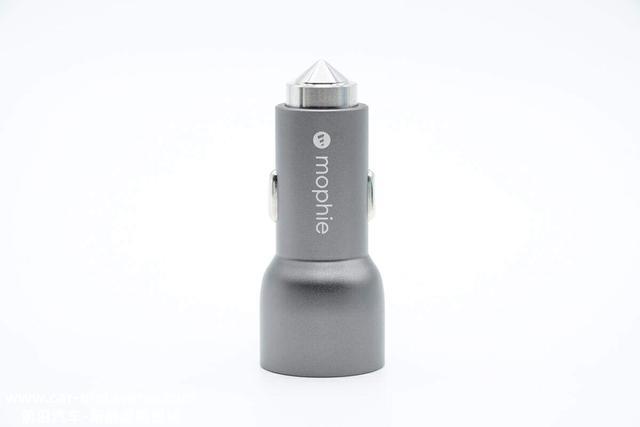

mophie 32W 车载充电器整体采用雾面磨砂铝合金外壳设计，与输出端圆弧过渡，手感顺滑；正面除镭刻 mophie 品牌Logo外并无其他字样，整体采用阳极氧化喷砂工艺，经久不生锈。

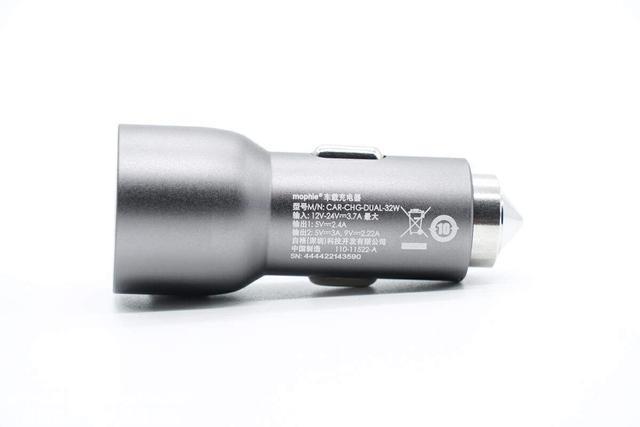

后背镭刻车载充电器规格参数铭文。

型号：CAR-CHG-DUAL-32W

输入：12-24V3.7A Max

输出1（USB-A）：5V2.4A

输出2（USB-C）：5V3A，9V2.22A

制造商：自格（深圳）科技开辟有限公司。

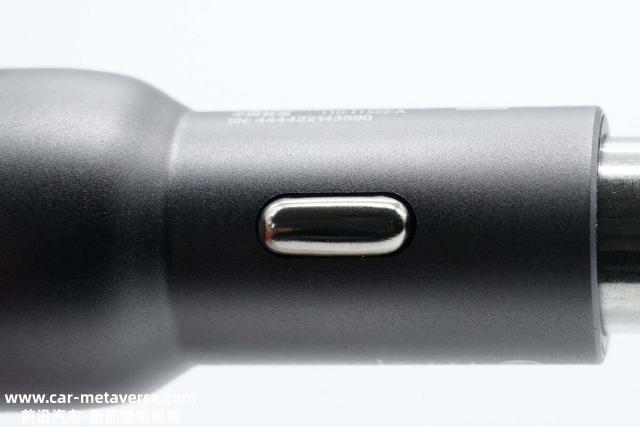

车载充电器两侧双金属弹片触点设计兼容主流点烟口，金属设计耐磨耐刮。

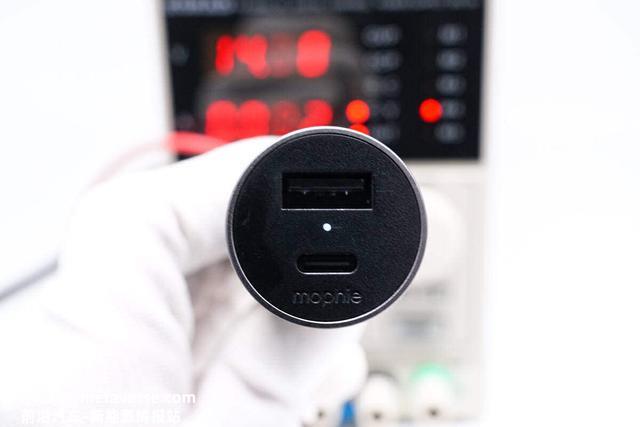

车充输出面板配置1C1A的双USB接口，均采用黑色母口胶芯设计；下方印有 mophie 品牌名称字样；中间圆孔为LED灯显示区域。

USB-A端口特写，内部无加宽pin脚。

测得mophie 32W 双口车载充电器长度为68.47mm。

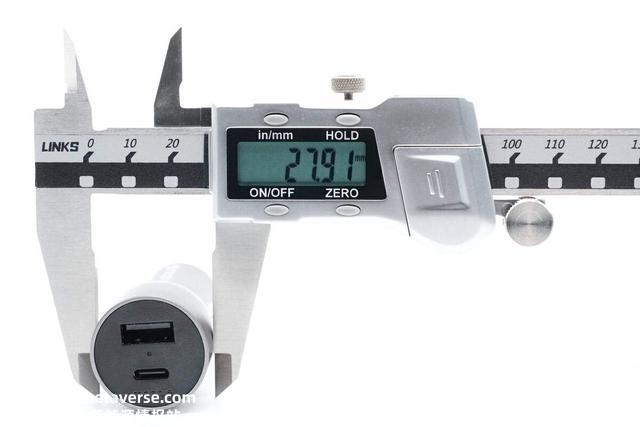

输出端面板直径为27.91mm。

将mophie 32W 车载充电器输出端面板与第五套1元硬币相比，面积稍大一些。

别的测得车充重量约为40g。

通电后，中间圆形LED灯显示颜色为暖利剑色，柔光不刺眼。

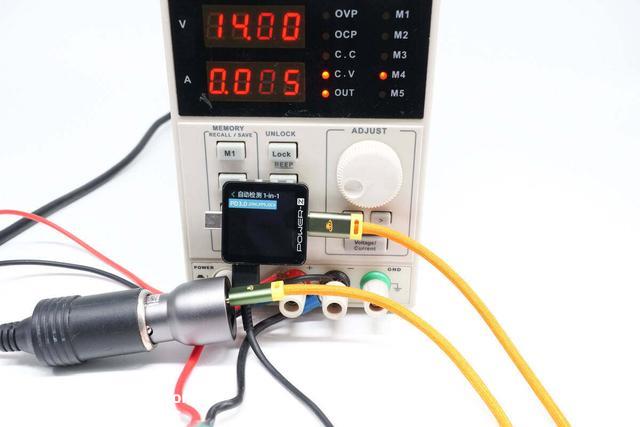

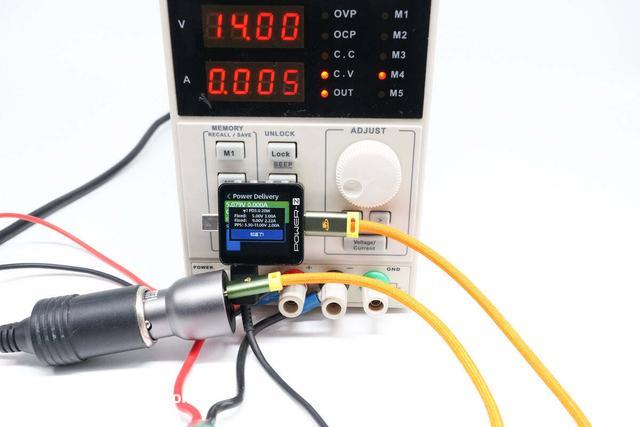

模拟14V DC输入情况下，使用ChargerLAB POWER-Z KM002C测得USB-C口支持PD3.0、QC4和PPS快充协议。

PDO报文方面，C口支持5V3A、9V2.22A两组固定电压档位，以及3.3-11V2A一组PPS电压档位。

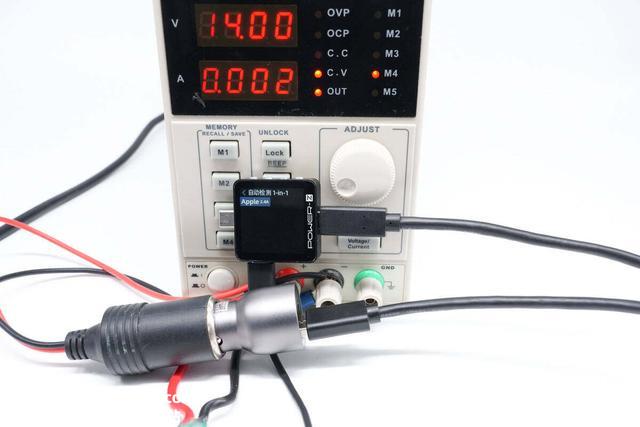

测得USB-A口支持Apple 2.4A充电协议。

mophie 32W车充拆解

看完了这款车充的开箱和测试，下面就进行拆解，一起看看内部的用料和做工。

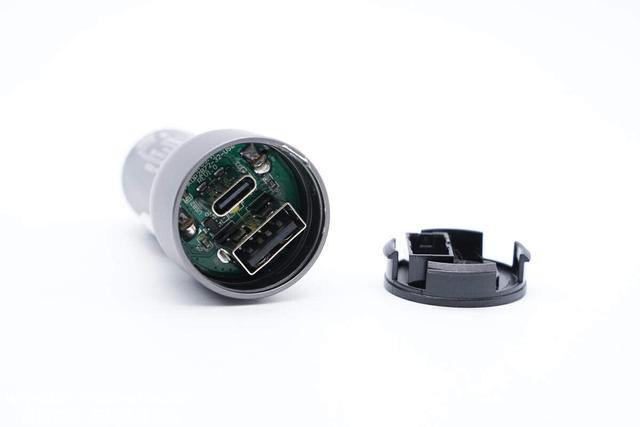

首先撬开卡扣固定的输出侧面板。

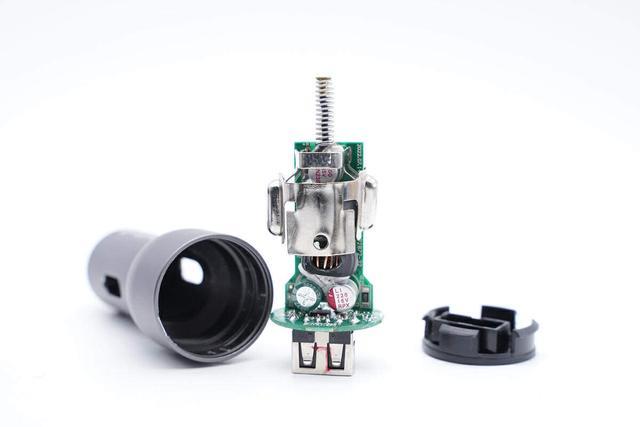

从壳体内部抽出车充PCBA模块。

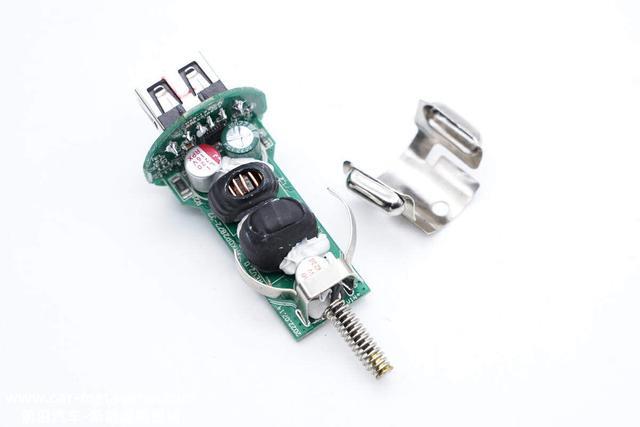

拆下车充负极弹片，内部为两颗降压电感。

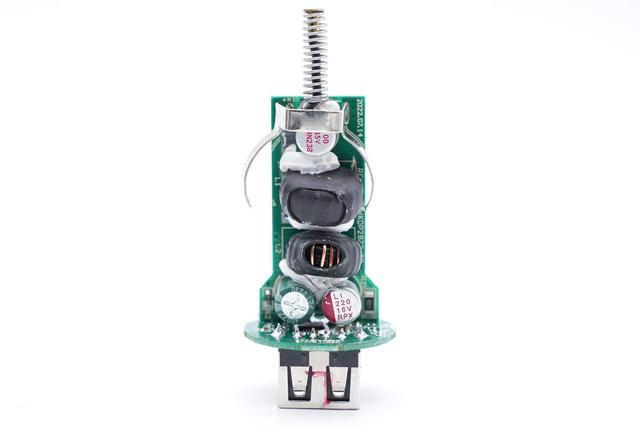

PCBA模块正面一览，顶部焊接正极弹簧，输入滤波电容，降压电感和输出滤波电容。底部焊接小板焊接USB-C和USB-A母座。

侧面一览，在负极金属片内部为磁环降压电感，外套热缩管包裹绝缘。

在PCBA模块后背焊接贴片保险丝和两颗同步降压芯片，圆形小板通过焊接毗连。

车充正极弹簧内部固定黑色导线，并使用黄铜铆钉固定，下降电阻，减小发热。

输入规矩极串联一颗贴片保险丝，用于输入端过流庇护。

输入滤波电容来自PolyCap柏瑞凯，为RN系列小尺微暇固态电容，规格为100μF 35V。

充电头网拆解领会到，柏瑞凯的产物普遍应用于充电器、车充、无线充、移动电源、储能电源等范畴，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等著名品牌的多款产物采用，产物获得市场的高度认可。

一颗降压转换器来自芯谭微，型号NDP1450KC，是一颗同步降压转换器，内部集成14mΩ同步开关管，最高输入电压为38V，输出电流5A，采用SOP8封装。

另一路输出的降压转换器来自芯谭微，型号NDP1340KC，是一颗同步降压转换器，内部集成38/18mΩ导阻开关管，最高工作电压32V，输出电流为4A，工作频率130-300KHz可设置，采用SOP8封装。

降压电感外套热缩管绝缘，并打胶固定。

另一颗降压电感同样外套热缩管绝缘和打胶固定。

用于USB-C接口输出的滤波固态电容规格为220μF 16V。

另一颗用于USB-A口的滤波电解电容规格为220μF 16V。

输出小板正面焊接USB-A母座，电源指示灯和USB-C母座。

在输出小板后背焊接一颗协议芯片。

USB-C口协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。支持多种快充协议，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。右侧为USB-C母座的TVS庇护管，用于静电庇护功能。

英集芯IP2723T可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具有高集成度与丰富功能，在应用时仅需少少的外围器件，有效减小整体方案的尺微暇，下降BOM本钱。

英集芯IP2723T资料信息。

充电头网拆解领会到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各类充电范畴，并被小米、京东京造、华为、三星、特斯拉等著名品牌的百余款产物采用。

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

利剑色贴片LED用于电源指示。

USB-A接口采用黑色胶芯，过孔焊接。

全部拆解一览，来张全家福。

充电头网拆解总结

mophie这款车充采用铝合金材质外壳，概况喷砂处置，手感滑腻。车充配有USB-C和USB-A接口，其中USB-C接口支持5V3A和9V2.22A两档输出电压，以及3.3-11V2A PPS快充，可满足苹果与安卓手机快充需求。USB-A口则支持5V2.4A输出，满足新老机型充电使用。

充电头网通过拆解领会到，mophie这款车充内置两路同步降压电路，均来自芯谭微，别离使用NDP1450KC和NDP1340KC两颗同步降压转换器用于降压输出，其中USB-C口的协议芯片采用英集芯IP2723T。车充内部降压电感外套热缩管绝缘，并打胶固定。内部的用料和做工都很不错。
