前言

MOMAX摩米士推出了一款三口车充，这款车充配备了2C1A三个输出接口，总输出功率为100W，而且USB-C1接口支持最大100W输出功率，USB-C2接口支持30W输出功率，USB-A口支持18W输出功率，三口同时输出时总功率上限为100W，支持功率动态分派。

这款车充全套采用了拓尔微电子的快充解决方案，升降压控制器，降压转换器和协议芯片均由拓尔微提供。下面充电头网就带来这款车充的拆解，一起看看内部的用料。

摩米士100W车充开箱

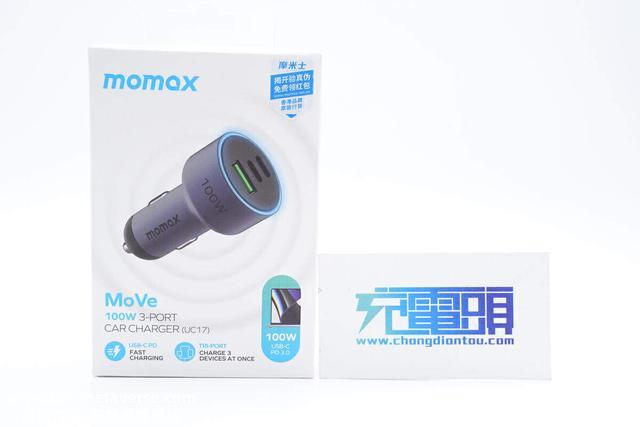

包装盒正面印有MOMAX品牌、产物外观、名称以及卖点等信息，右下角可见100W和笔记本图，可见这款车充可为笔记本进行100W快充。

侧面印有产物最大输出功率以及适配设备简图，包括但不局限于笔电、平板、手机、Switch等智能设备。

后背使用产物说明、规格参数以及认证等信息。

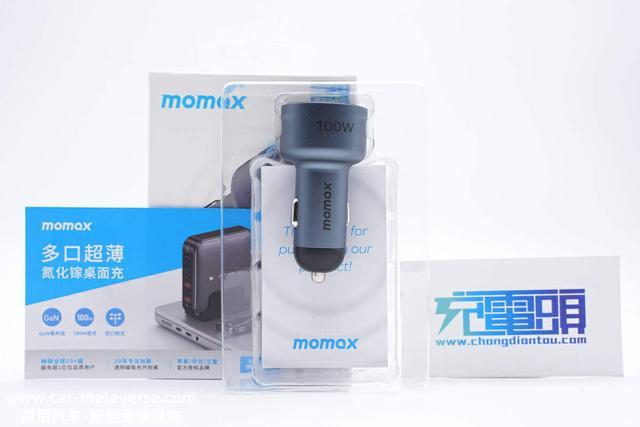

包装内除车充和使用说明书外，还有一张MOMAX旗下产物宣传卡片。

摩米士这款车充是经典巨细两段圆柱机身造型设计，主体为一体式金属材质外壳，输入以及输召盘面为黑色磨砂塑料壳。

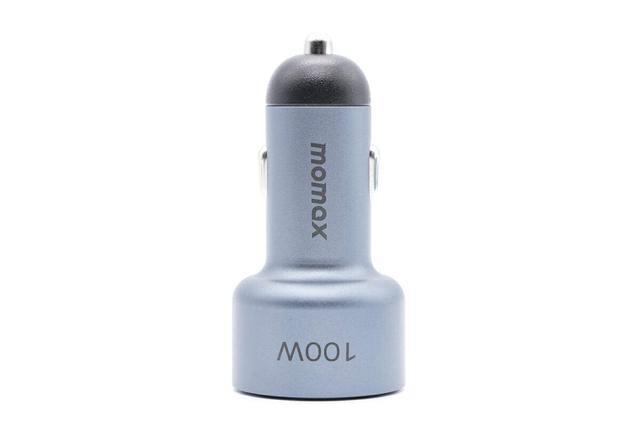

机身正面镭雕MOMAX品牌和100W字样。

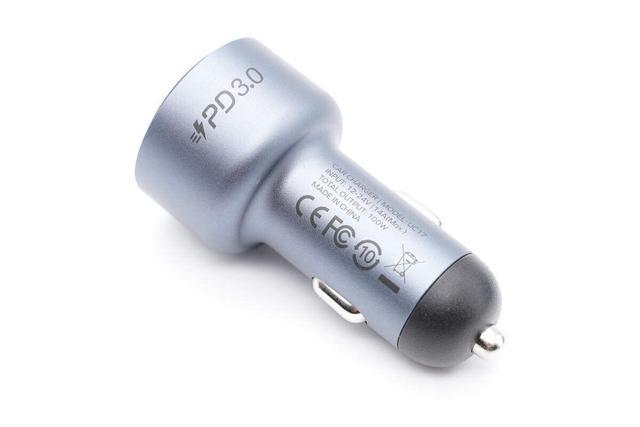

后背镭雕PD3.0快充标识以及产物参数。

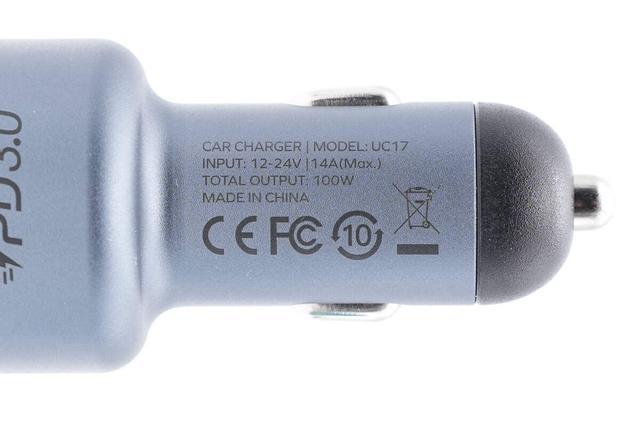

车充参数特写

型号：UC17

输入：12-24V 14A（MAX）

总输出：100W

产物通过了CE、FCC认证。

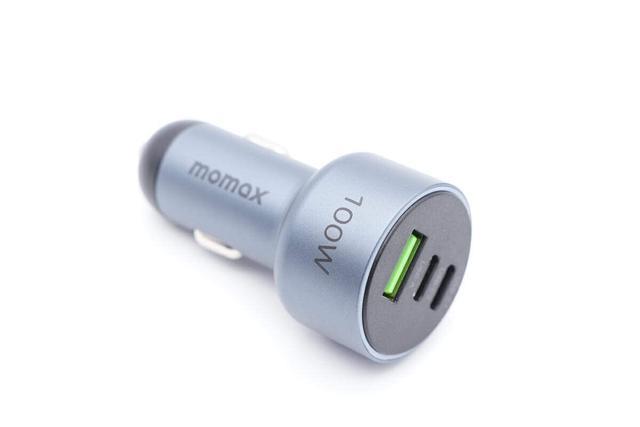

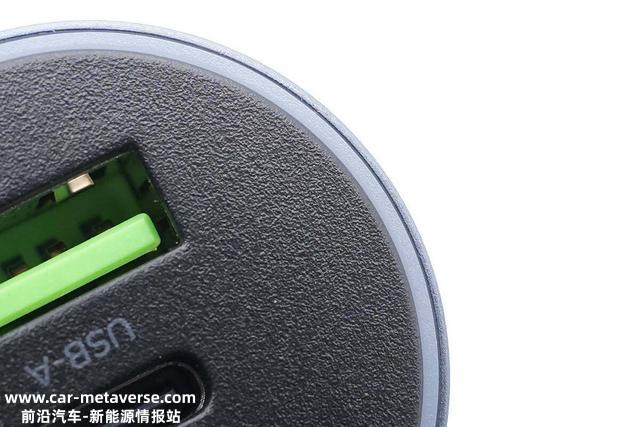

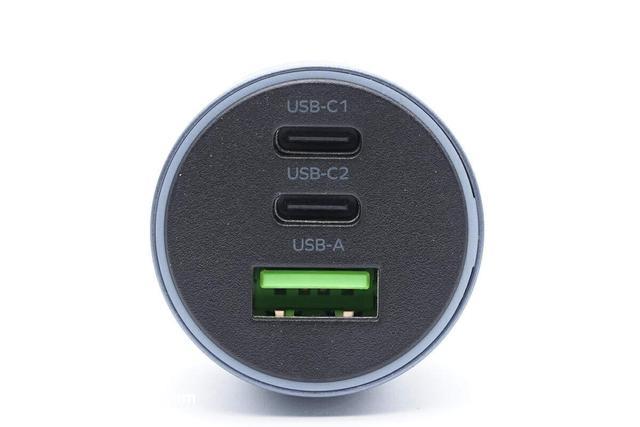

顶部配备2C1A三个USB接口，接口旁印有相应区别标识方便使用。

此外顶面边沿还设有指示灯环。

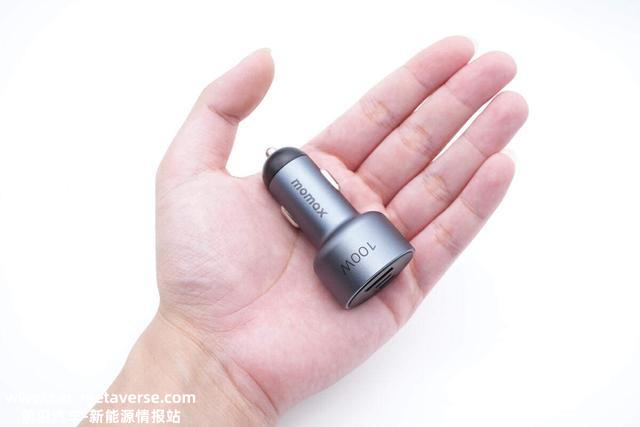

车充拿在手上的巨细直观感受。

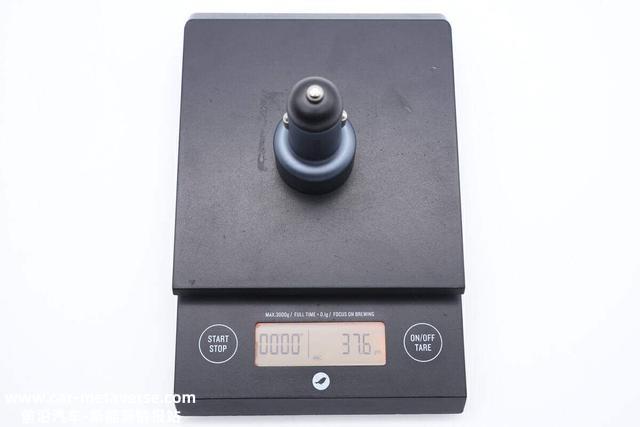

别的测得车充净重约为38g。

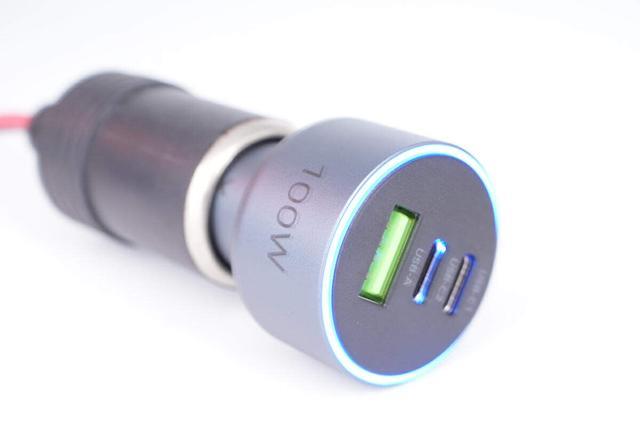

通电后车充灯环亮蓝光。

摩米士100W车充拆解

看完了摩米士这款车充的开箱和测试，下面就进行拆解，看看内部用料和设计。

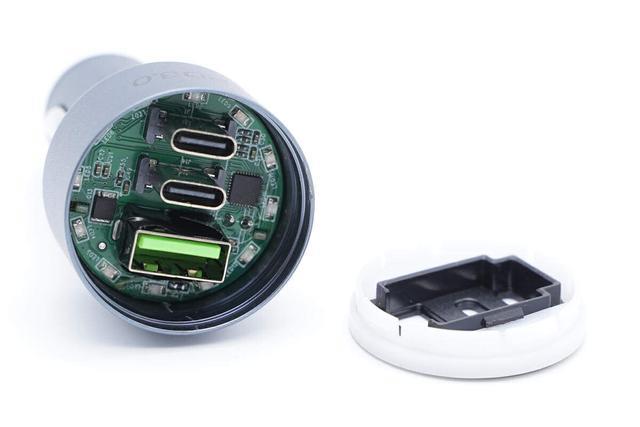

首先撬开车充输出侧面板，面板边沿为导光塑料，用于透光，起到装饰作用。

输出小板边沿焊接一圈贴片LED灯，配合面板边沿导光塑料进行通电指示。

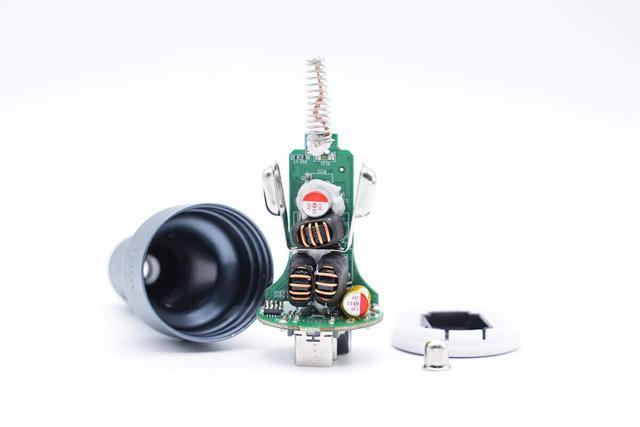

按压负极触点，抽出车充内部PCBA模块，继续进行拆解。

车充PCBA采用长条形和圆形两块小板焊接组成。

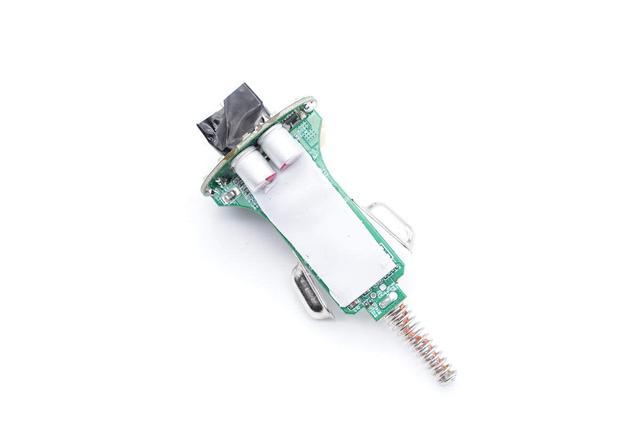

长条形PCB后背粘贴导热垫增强散热。

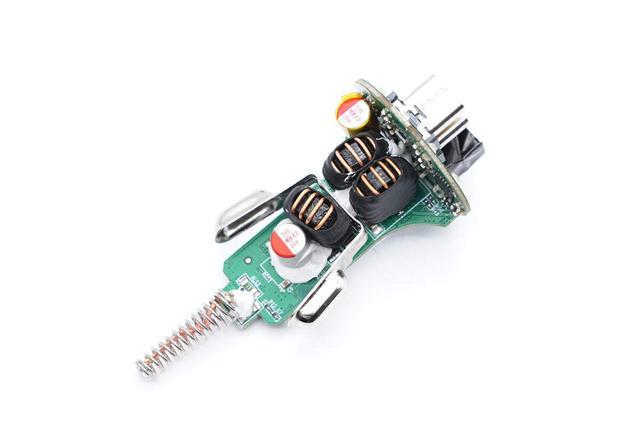

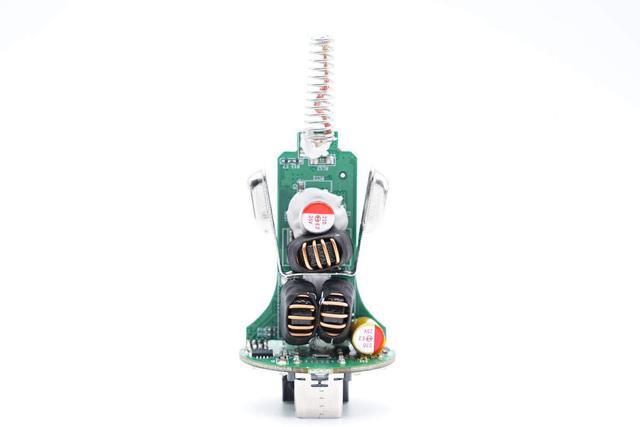

车充PCB正面焊接三颗磁环电感和一颗固态电容，底部小板焊接一颗固态电容。

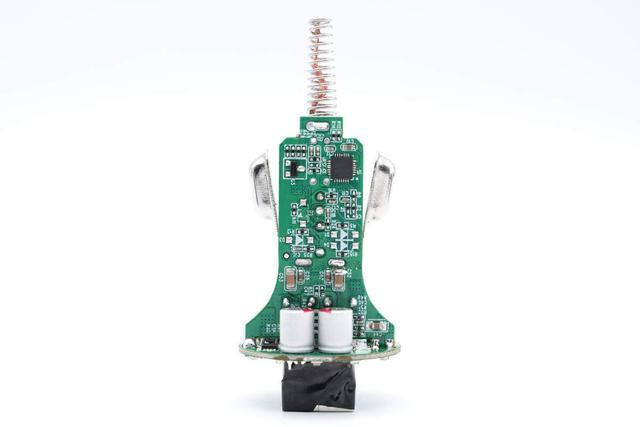

后背焊接升降压控制器，在底部输出小板上焊接两颗固态电容。

侧面一览，圆形小板上焊接固态电容用于输出滤波。

焊接拆分隔两块PCB，继续进行拆解。

PCBA模块正面焊接三颗电感，别离用于三路输出。

PCBA模块后背焊接升降压控制器和一颗降压转换器。

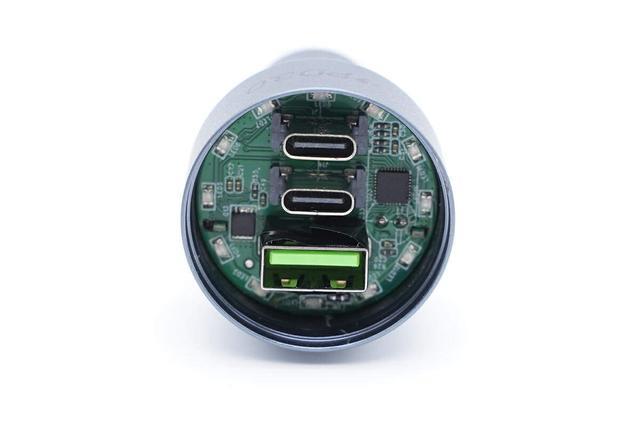

输出小板边沿焊接12颗贴片LED灯，中间焊接USB-A和两个USB-C母座，焊接一颗协议芯片和一颗VBUS开关管。

小板后背焊接三颗固态电容，一颗协议芯片和两颗VBUS开关管。

车充正极弹簧内部焊接多股漆包线，下降大电传播输的发热。

正极串联一颗贴片保险丝，用于输入过流庇护。

输入滤波固态电容来自湖南盛通，规格为220μF 25V。

负极弹片特写，毗连到点烟器外壳内部取电。

车充内置的升降压控制器来自拓尔微，型号TMI5700，是一颗支持34V输入电压的同步升降压控制器，采用峰值电流控制模式，输出电压支持FB引脚和I2C接口调理，并支持PWM占空比调理。

TMI5700工作频率通过外部电阻设置，设置范围支持：100KHz-1MHz，支持软启动功能，可减小开机的冲击电流，轻载工作模式支持FCCM和DCM可选。芯片具有输入欠压过压庇护功能，逐周期峰值电流庇护，输入均匀电流庇护，输出均匀电流庇护，输出过载庇护，输出过压庇护和过热庇护。

拓尔微 TMI5700 具体资料。

升降压磁环电感特写，外套热缩管绝缘。在电感下面是用于同步升降压的MOS管。

拆下负极弹片和升降压电感，搭配TMI5700升降压控制器使用的MOS管来自禾纳，型号CWR03N041AP，NMOS，耐压30V，导阻4.1mΩ，采用PDFN3030封装，使用四颗组成H桥。

用于USB-C2和USB-A接口的磁环降压电感，外套热缩管绝缘，并打胶固定。

拆下电感，在电感底部焊接一颗降压转换器。降压转换器来自拓尔微，型号TMI2286D，是一颗耐压30V的同步降压转换器，内置开关管，支持内部环路抵偿，支持输出线损抵偿，内部集成软启动和过热关断，支持100%占空比，具有欠压关断，过热关断和软起动以及输入过压庇护。

拓尔微TMI2286D适用于车充，适配器，便携设备等应用，采用SOP8封装。

另一路的降压转换器型号相同，均为拓尔微TMI2286D。

USB-C1接口协议芯片采用拓尔微IM2406，是一颗单USB-C口的协议芯片，已获得USB-IF PD3.0认证，TID：6174。支持QC2.0/QC3.0/QC4.0/QC4.0+快充协议，并支持SCP和FCP等快充协议。

IM2406内部集成MCU和Flash，内部集成VCONN供电和E-Marker线缆检测，内置恒压恒流控制，内部集成放电MOS管，支持可编程的线损抵偿，支持使用NMOS作为VBUS开关。支持I2C接口，可与其他芯片通讯。

拓尔微IM2406支持使用外置电阻选择PDO，外置NTC热敏电阻进行过热庇护，具有过压，欠压，过流和过热庇护功能，CC和数据引脚支持 8KV 静电测试，适用于USB-C适配器，车充以及移动电源等，采用QFN4*4-16封装。

另一颗协议芯片采用拓尔微IM2403，是一颗支持A+C双口的快充协议芯片，集成多种快充协议，已获得USB-IF PD3.0认证，TID：6809。其中USB-C口支持PD2.0、PD3.0、PPS、QC2.0/QC3.0/QC4.0/QC4.0+快充协议，USB-A口支持QC2.0/QC3.0，SCP和FCP等快充协议。

IM2403内部集成智能功率分派，内部集成VCONN供电和E-Marker线缆检测，内置恒压恒流控制，内部集成MCU和Flash，内部集成放电MOS管，支持可编程的线损抵偿，支持使用NMOS作为VBUS开关。
