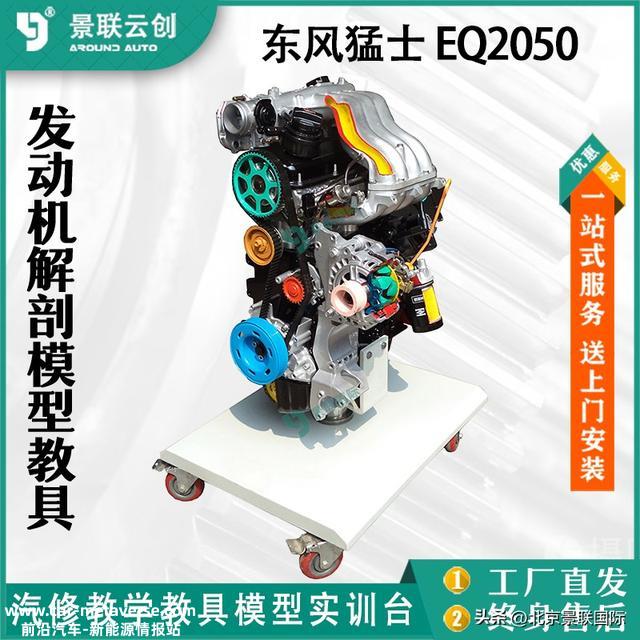

东风猛士EQ2050康明斯EQB150发动机总成解剖教学模型教具实训台

产物简介：

实训台选用东风猛士EQ2050发动机，对关键部位进行剖解，全面展示发动机曲轴连杆机构、配气机构、润滑系统、冷却系统、进排气系统的内外部结构和部件的运动情况，适用于发动机原理和机械结构的讲授。

功能特点：

1、按照发动机尺微暇制作碳钢底座平台和不锈钢管支撑台架，平台上装有电源开关、照明灯光，概况喷塑，底部有万向轮、方便移动；

2、减速机电驱动发动机曲轴做低速运转，通过对发动机的剖解可观察到发动机内部工作情况：连杆将曲轴旋转运动转换为活塞的直线往复运动、凸轮轴使各缸进、排气门按工作需要打开或封闭以及正时机构传动线路等，同时可使发动机附件的内部结构得以清楚展现。

3、剖解后袒露截面用分歧颜色进行区分。其中管路着色为：冷却管路绿色，进排气管路蓝色，燃油管路银色，润滑油管路黄色。

4、配套使用说明书及实训指导书。

剖解部位：

气门室罩、缸体、油底壳、高压油泵、低压油泵、空气压缩机、柴油滤清器、涡轮增压器、机油散热器、机油滤清器、发机电、节温器盖、水泵、冷却液滤清器、正时齿轮箱、飞轮壳等。

技术参数：

额定电压：AC380V/220V

额定功率：180W

额定转速：0～15转/分

工作温度：-40°C–50°C

外形尺微暇：1550*900*1450mm

重量：800kg
