大师好，我是林总，UPS电源及蓄电池的安装方案，今天分享一套很是具体的实施方案，配图丰富，可以直接使用。
正文
(一)UPS安装指导
(一)场地计划
1.1安装情况
lUPS设计为室内安装，UPS内部采用风扇强制风冷，应确保机柜四周预留有足够的空间以保证其透风散热。
lUPS应阔别水源、热源和易燃易爆物品。避免将UPS 安装在有阳光直射、粉尘、挥发性气体、腐蚀性物质和盐份太高的情况中。
l严禁将UPS 安装在具有金属导电型尘埃的工作情况中。
l电池工作的最佳温度是20℃～30℃，在温度高于30℃情况中工作会下降电池使用寿命，在温度低于20℃情况中工作会缩短电池备电时间。
l蓄电池在充电末期会有少量氢气和氧气发生，因此必须保证蓄电池安装情况的新风透风量满足EN50272-2001的要求。
lUPS采用外置电池，必须安装一个电池庇护器件（如直流断路器），且电池庇护器件应尽量安装在靠近电池的地方，与电池之间的毗连应采用最短走线间隔。
1.2场地选取
l确保地面或安装平台能承受UPS、电池和电池架的重量。
l没有振动波动且垂直倾斜度不跨越5度。
l无需顿时安装UPS，须将UPS存储于室内，避免过湿或温度太高的情况。蓄电池需要在干燥低温，透风杰出的地方贮存，最适宜的贮存温度是20℃～25℃。
1.3尺微暇及其重量
应该确保配电室有足够的空间来放置UPS系统，UPS机柜的尺微暇如下图1‑1所示。
留意

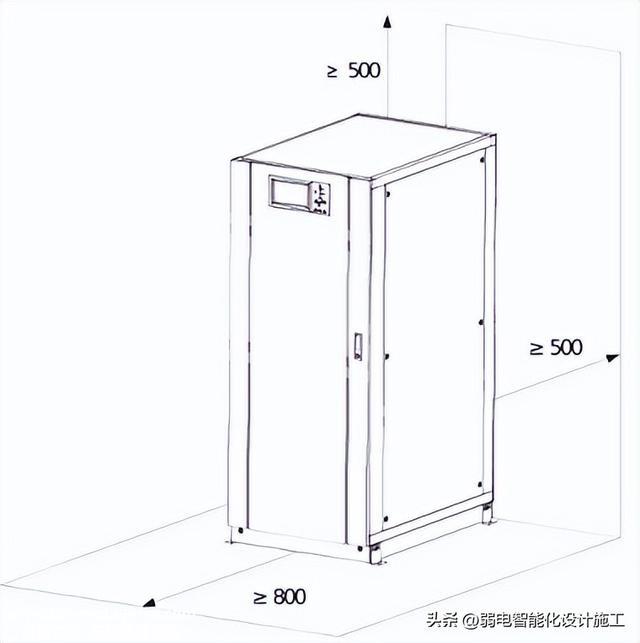

在机柜前方预留至少0.8米，方便打开前门和更换功率模块，机柜后方应预留至少0.5米的空间供空气活动散热，机柜预留空间示意如图1‑2所示。

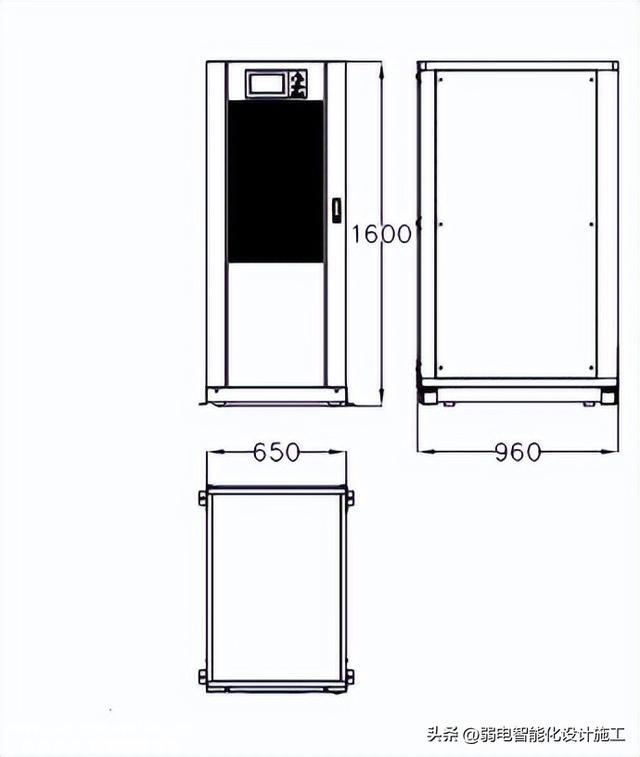

(d) 4模块机柜尺微暇图（单元：mm）
图1‑1机柜尺微暇图（单元：mm）
图1‑2机柜空间预留示意图（单元：mm）
应确保地面或安装平台能承受UPS机柜、电池和电池架的重量，电池和电池架的重量按照实际使用情况计较，UPS 的重量如表1‑1所示。
表3‑1UPS重量
|
