深圳市尊信电子技术有限公司是一家专业开辟蓝牙TWS、充电器、移动电源、无线充、智能穿着、美容产物、电子烟，智能家居等方案类消费类产物的公司。

公司拥有多名资深强大的软件/硬件工程师及专业创新的销售团队；秉持着感恩、诚信、创新、技术、双赢的合作理念。凭仗专业的技术实力、丰富的行业经验与普遍行业资源为客户缔造价值。以技术为本，对峙创新；以客户为中心，诚信合作，实现合作双赢。

尊信电子今朝已经成为上海钰泰、苏州赛芯微、珠海智融、OCS灿瑞、泰科天润、方舟微等原厂的焦点代理商，并与之形成了焦点战略合作伙伴关系。充电头网拿到了尊信电子新推出的多款方案，涵盖多功能移动电源，快充移动电源以及无线充等产物，下面就一起来看看吧。

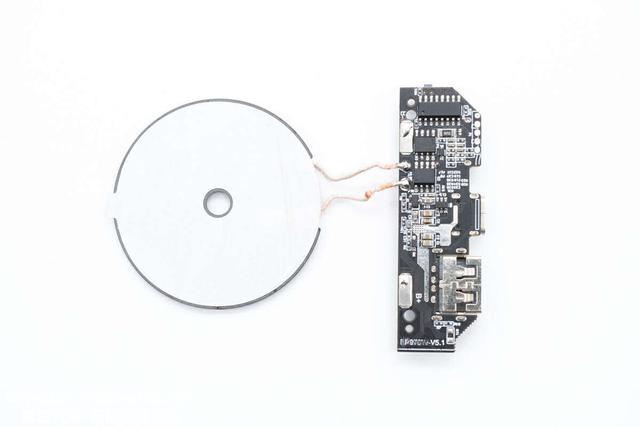

ETA9880 5W无线充+移动电源方案

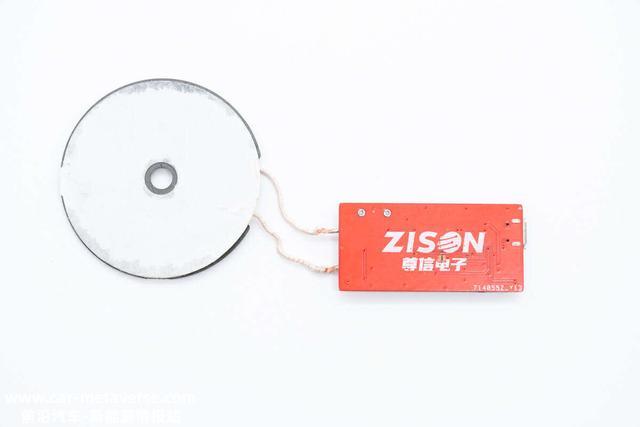

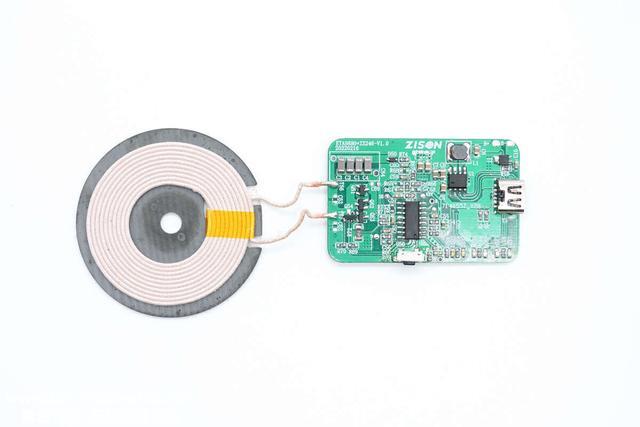

这款方案为无线充电线圈+PCBA模块组成，PCBA模块焊接钰泰ETA9880一体化移动电源IC，单USB-C接口支持输入充电和输出放电，无线充电部分采用16Pin MCU芯片搭配外置四颗MOS管组成，支持5W无线充电。

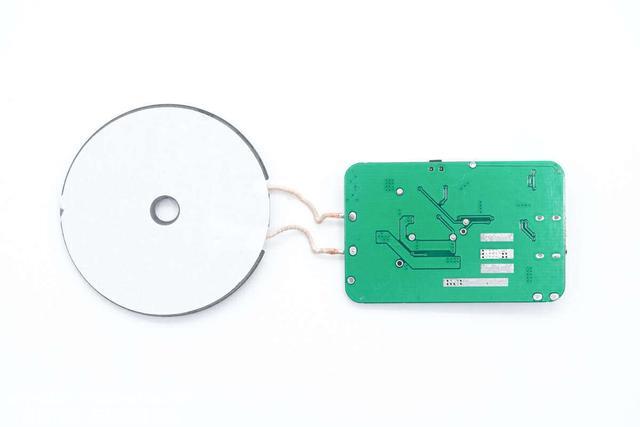

PCBA模块后背没有焊接元件，露铜加锡增强散热，适合作为磁吸移动电源设计，小巧灵活。

ETA3003 7串平衡方案

该方案是用于户外电源或者大功率移动电源中多串电池组的平衡电路，采用钰泰ETA3003主动平衡芯片，进行能量转移，让电池组中每一节电池都能布满电。

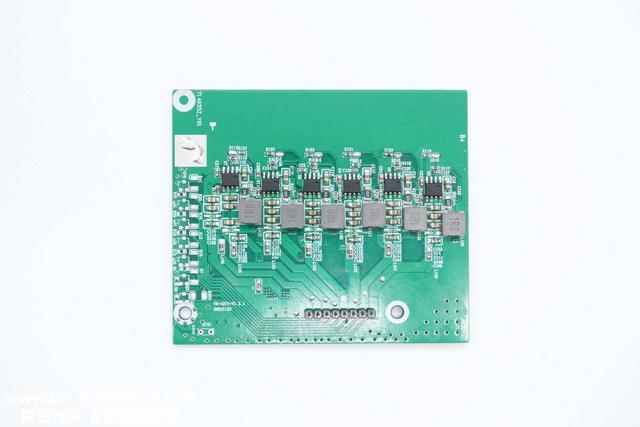

这款方案正面焊接六颗ETA3003平衡芯片以及对应的电感等外围元件，在下方是毗连排针，PCB左侧空焊为传统电阻平衡焊盘，焊接放电MOS管和放电电阻。

PCB后背空焊电池庇护芯片以及相关外围电路，可按照焊接元件的分歧，满足锂电池庇护+主动平衡或锂电池庇护+被动平衡等功能。

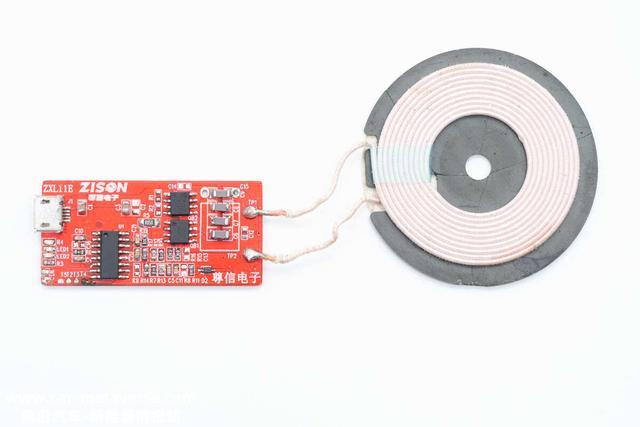

MCU 5W无线充方案

这是一款5W的无线充电解决方案，采用一颗14PIN封装的MCU搭配两颗SO8封装的MOS组成无线充的全部电路。

无线充方案正面一览，采用Micro USB输入供电，焊接一颗14PIN封装的MCU，和两颗SO8封装的MOS管，并焊接贴片谐振电容。

无线充方案后背一览，没有焊接元件，电路简洁。

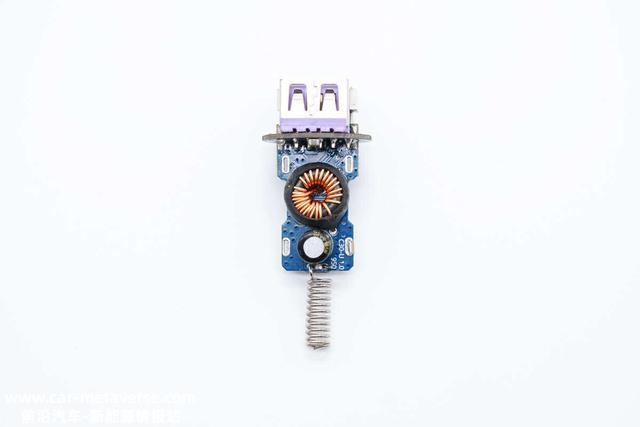

SW3515 双口 65W数显车充方案

这是一款双USB-A口的车充方案，使用智融科技SW3515降压芯片，芯片支持5A输出电流，支持65W输出功率。

车充PCBA模块一面焊接输入滤波电容和降压电感。

另一面焊接SW3515芯片和VBUS开关管。在接口小板上焊接两个USB-A母座和数显屏幕。

SW3516+SW3526 四路降压方案

这是一款参考设计方案，用于性能验证。方案采用两颗智融科技SW3526芯片和两颗SW3516芯片组成。其中两颗SW3526别离对应1C1A接口，两颗SW3516对应2A和1A1C接口。

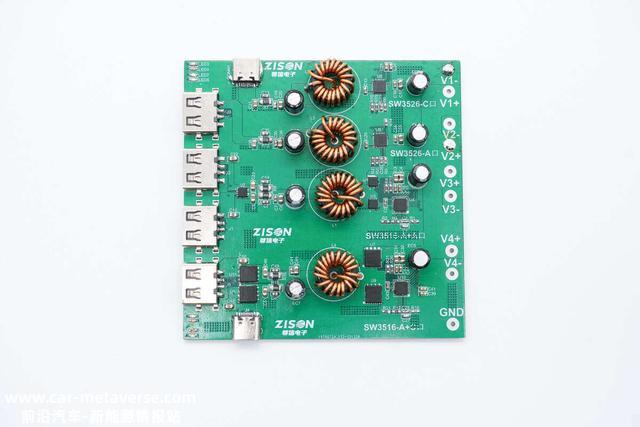

PCBA正面左侧焊接四个USB-A输出口，上下焊接两个USB-C输出口，焊接四颗磁环降压电感，右侧为降压芯片和外置元件。

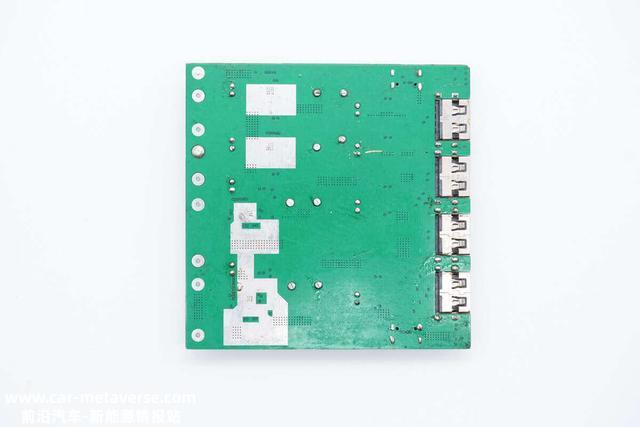

PCBA模块后背对应器件位置露铜加锡散热，四个USB-A母座均为沉板焊接。

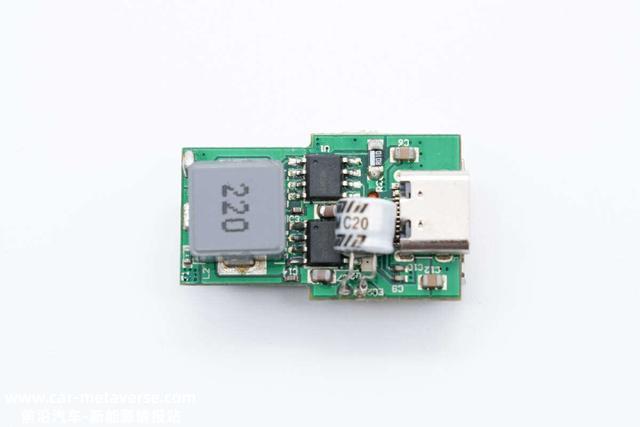

SW3518 65W快充降压方案

这是一款用于多口充电器的降压方案，采用智融科技SW3518协议芯片和一颗SSOP10封装的MCU芯片，支持功率自动分派，支持65W输出功率。

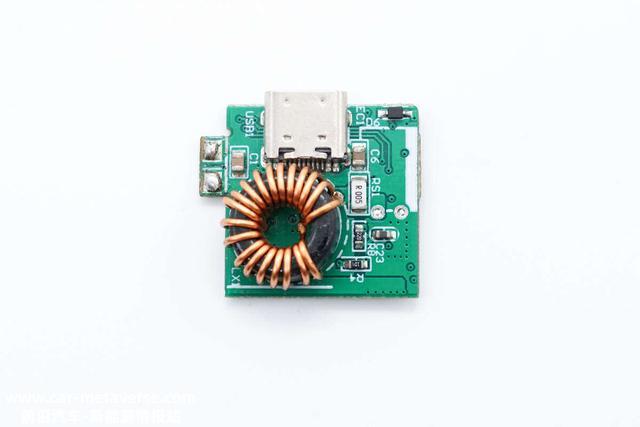

PCBA模块正面焊接降压电感和USB-C母座以及电流取样电阻。

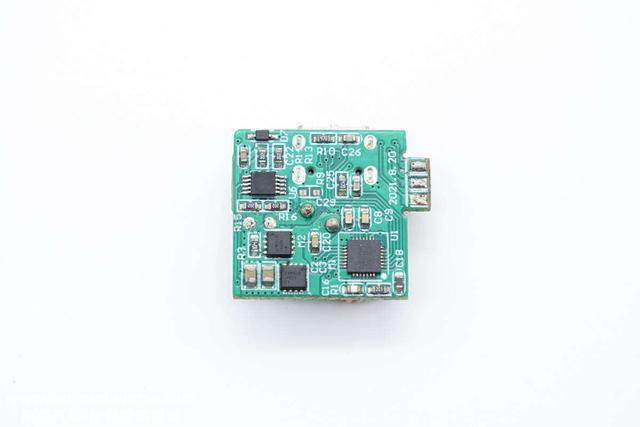

PCBA模块后背焊接SW3518芯片，降压MOS管和用于功率自动分派的MCU芯片。

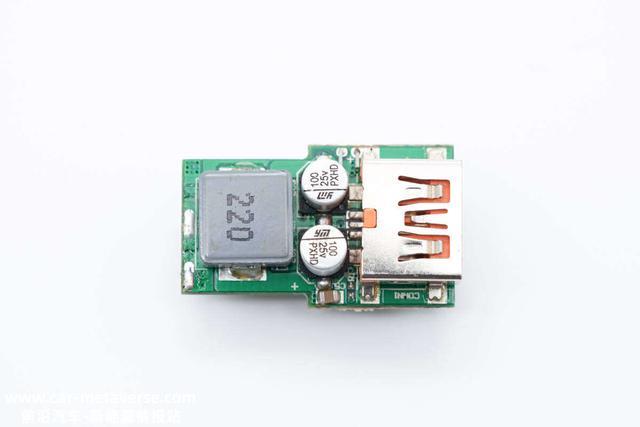

SW3521+SW3522 1A1C双口快充车充方案

这款车充解决方案采用智融科技SW3521和SW3522两颗高集成芯片，具有USB-A和USB-C输出口。

车充PCBA模块一面焊接合金电感和两颗降压芯片以及USB-C输出接口。

另一面焊接合金电感，两颗固态电容和USB-A接口。

SW6003 5V数显移动电源方案

这款移动电源方案支持5V2.4A输出，使用智融科技SW6003高集成电源芯片，具有3个USB-A接口和USB-C接口，支持百分比电量显示，适合大容量移动电源应用。

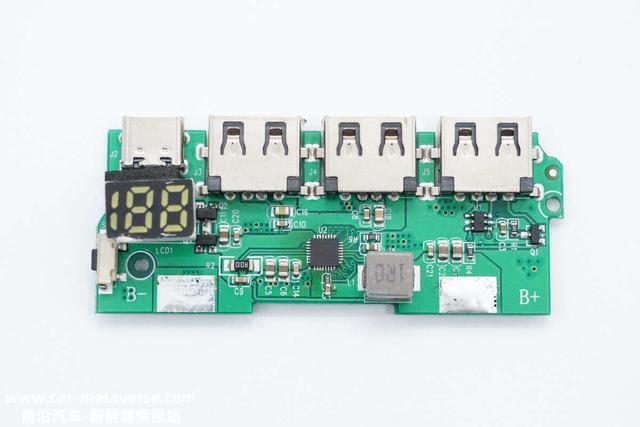

PCBA模块正面焊接LED数码管，SW6003芯片，合金电感和自动识别芯片。

PCBA模块后背焊接电池庇护芯片，预留NTC热敏电阻焊盘。对应发热芯片的位置露铜加锡，增强散热能力。

SW6008 5W无线充+快充移动电源方案

这是一款5V移动电源+5W无线充电的解决方案，使用智融科技SW6008高集成电源芯片，具有Lightning，USB-C和USB-A接口。

PCBA模块正面焊接Lightning，USB-C和USB-A母座，并焊接升降压电感，谐振电容和两颗电池庇护芯片，侧面焊接电源按键。

后背焊接用于无线充电控制的MCU和两颗无线充电MOS管，PCB后背过孔露铜增强散热。

SW6106+XB8886 快充移动电源方案

这款快充移动电源方案采用智融科技SW6106高集成度电源芯片搭配14PIN MCU和赛芯微XB8886电池庇护芯片，具有USB-A和USB-C接口。

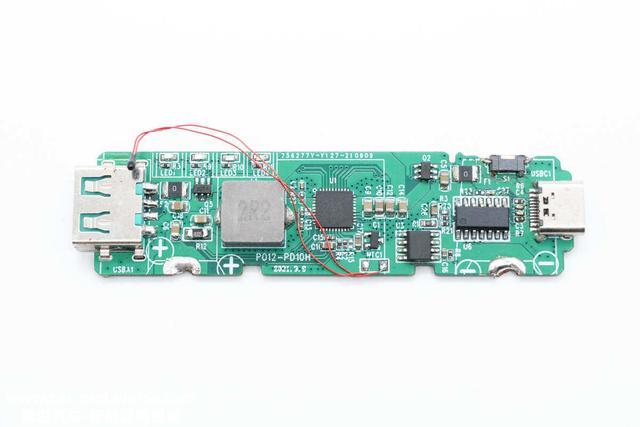

PCBA模块正面焊接合金电感，SW6106芯片，用于两个输出接口的VBUS开关管和赛芯微XB8886一体化电池庇护芯片，左上角焊接四颗电量指示灯，下方焊接热敏电阻。

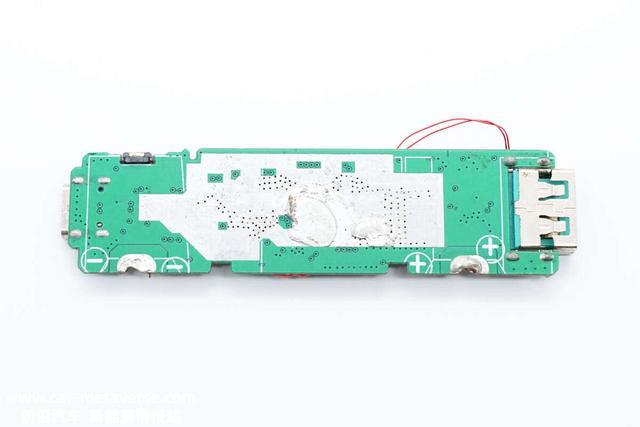

PCBA模块后背露铜加锡增强散热，下降温升。

SW6106 10W无线充+移动电源方案

这是一款苹果磁吸无线充移动电源解决方案，采用智融科技SW6106高集成电源芯片用于电池充放电治理，并搭配16PIN MCU和集成功率级进行无线充电。

这款无线充移动电源方案采用Lightning母座输入供电，正面焊接合金电感，SW6106芯片，无线充电MCU和集成功率级芯片，以及供电切换的MOS管。谐振电容采用MLCC贴片焊接，下降高度。

后背焊接电池庇护管和电流取样电阻，对应发热芯片的位置过孔露铜散热。

SW6201 苹果20W快充移动电源方案

这是一款专为苹果手机设计的充电宝方案，采用智融科技高集成双向快充芯片SW6201搭配赛芯微XB4908电池庇护芯片，支持20W快充。

移动电源PCBA模块正面一览，焊接USB-C母座，合金电感，Lightning端子通过排线焊接毗连，右侧焊接SW6201芯片和按钮。

后背焊接电量指示灯。

SW6206 数显快充移动电源方案

这是一款快充移动电源方案，使用智融科技SW6206高集成度双向快充电源芯片，具有两个USB-A接口，一个双向USB-C接口和一个Micro USB接口，并支持百分比电量显示。

PCBA模块正面焊接两个USB-A接口，USB-C接口和Micro USB接口，还焊接一颗MCU芯片用于数显，LED数码管用于百分比电量显示。

PCBA模块后背焊接合金电感，智融SW6206双向快充芯片，采用三颗赛芯微XB4908电池庇护芯片，用于电池的过充，过放和过电流庇护。

SW6206+XB8989 22.5W快充移动电源方案

这是一款支持22.5W输出的快充移动电源方案，使用智融科技SW6206高集成度双向快充电源芯片，具有USB-A接口和USB-C接口，以及一个Micro USB充电接口，适合超薄移动电源设计。

PCBA模块正面焊接合金电感，SW6206芯片，用于两个输出接口的VBUS开关管和赛芯微XB8989一体化电池庇护芯片。

PCBA模块后背焊接热敏电阻，用于检测电池温度，确保平安。PCB后背大面积露铜过孔设计，增强散热。

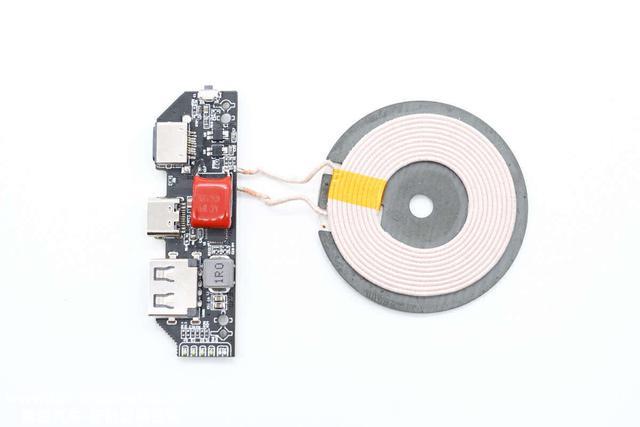

SW6206 15W无线充+快充移动电源方案

这是一款快充移动电源+15W无线充电的解决方案，采用智融科技SW6206双向快充芯片搭配14PIN MCU组成，并使用赛芯微XB8886电池庇护芯片。

PCBA模块正面焊接Micro USB，USB-A和USB-C母座，焊接合金电感，SW6206芯片，无线充电MCU和集成功率级芯片以及赛芯微XB8886电池庇护芯片。无线充电线圈和热敏电阻也焊接在PCBA模块正面。

PCBA模块后背对应发热芯片的位置露铜过孔增强散热，并焊接一颗CBB谐振电容。

SW6208 快充移动电源方案

这是一款多接口的移动电源方案，具有两个USB-A，USB-C，Micro USB和Lightning接口。采用智融科技SW6208高集成双向快充电源芯片，支持电量百分比显示。

PCBA模块正面焊接USB母座，电池庇护芯片，切换MOS管和LED数码管。

PCBA模块后背焊接合金点噶，SW6208芯片，LED灯和滤波电容。

SW7201+SW3526 100W快凑数显移动电源方案

这是一款大功率双向快充移动电源方案，支持100W充放电，具有2C1A接口，支持数字百分比电量显示。

PCBA模块正面焊接智融科技SW7201同步升降压控制器，开关管，协议芯片，智融科技SW3526降压芯片，两颗降压电感。

后背焊接四颗固态电容，按键和LED数码管。

充电头网总结

以上为尊信电子新推出的多种解决方案，均为市场主流热门产物设计，涵盖车充，移动电源无线充和户外电源应用。尊信电子为客户提供整体方案支持，可满足消费者的多种需求。

尊信电子为上海钰泰、苏州赛芯微、珠海智融、OCS灿瑞、泰科天润、方舟微等多家原厂的焦点代理商，能够稳定交货，保证交期，助力产物更快上市。
